Filtres P : Les systèmes de filtration haute pression à cartouche BAUER KOMPRESSOREN – Utilisés dans le monde entier pour le traitement de l'air respirable, de l'air industriel, de l'azote, de l'hélium, de l'argon et du méthane

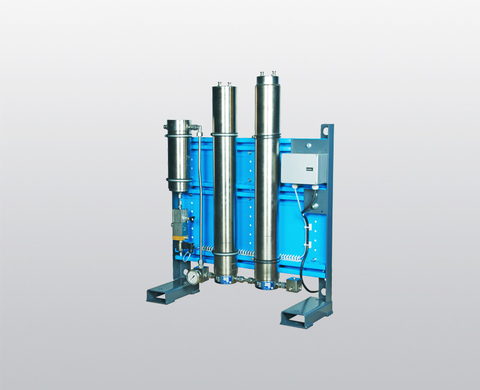

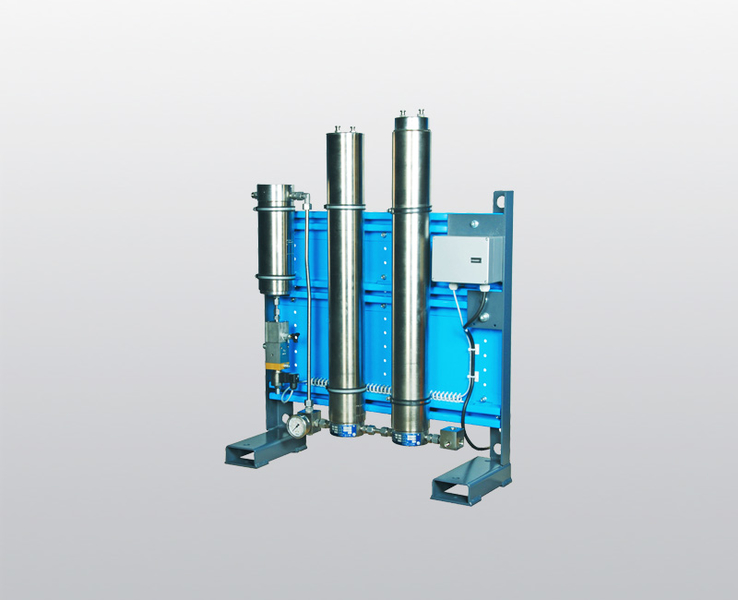

Système de filtration haute pression BAUER P 80 pour le traitement de l'air et des gaz
Système de filtration haute pression BAUER P 80 pour le traitement de l'air et des gaz
Système de filtration haute pression BAUER P 100 pour le traitement de l'air et des gaz
Système de filtration haute pression BAUER P 100 pour le traitement de l'air et des gaz

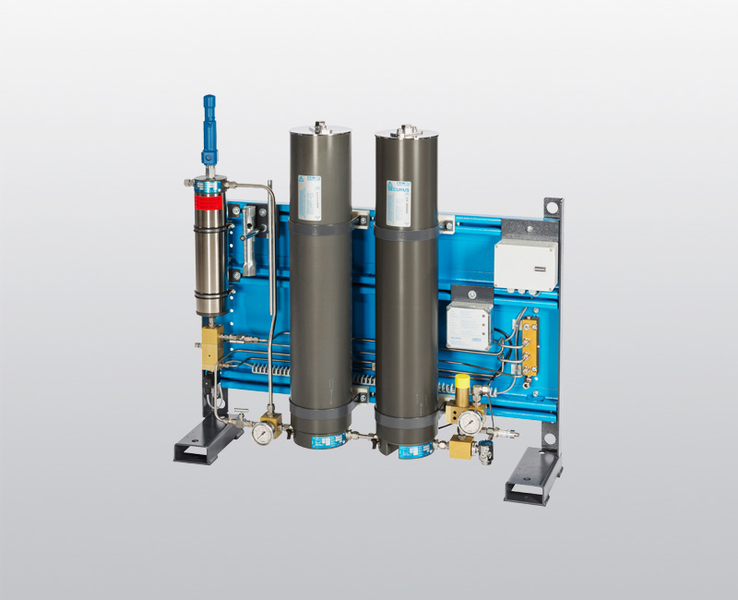

Système de filtration haute pression BAUER P 120 pour le traitement de l'air et des gaz
Système de filtration haute pression BAUER P 120 pour le traitement de l'air et des gaz

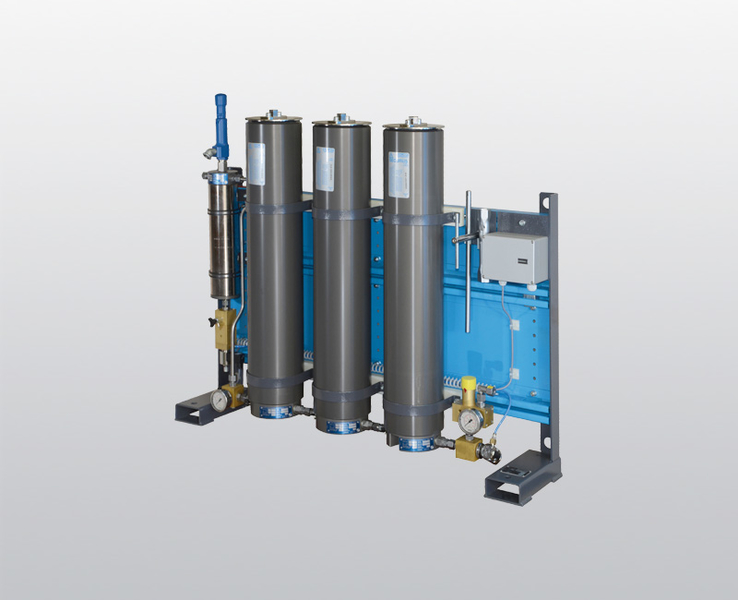

Système de filtration haute pression BAUER P 140 pour le traitement de l'air et des gaz
Système de filtration haute pression BAUER P 140 pour le traitement de l'air et des gaz

Remplacement rapide de la cartouche : durées d’immobilisation réduites au minimum

Parfaitement adaptés à l’application et au compresseur : dans différents étages de pression

Extension possible en option : entre autres avec la surveillance de saturation (B-SECURUS)

Les filtres P de BAUER KOMPRESSOREN sont les systèmes de filtration haute pression éprouvés depuis des dizaines d'années.
Cette gamme de produits, c’est l’équipement classique indéniable parmi les systèmes de traitement haute pression BAUER avec de grands avantages comme le remplacement rapide et simple de la cartouche, des durées d’immobilisation réduites au minimum et une utilisation économique !

Disponibles dans de nombreuses tailles adéquates, avec cartouches parfaitement adaptées au compresseur respectif et à l’application, surveillance de saturation intégrée en option pour l’humidité (B-SECURUS) et dans trois étages de pression : 350, 420 et 500 bars.

Suivant l'application et la cartouche de filtre, le système absorbe, transforme ou élimine l'humidité (H2O), l'huile, le monoxyde de carbone (CO) et les particules.

Toutes les informations en un seul clic !

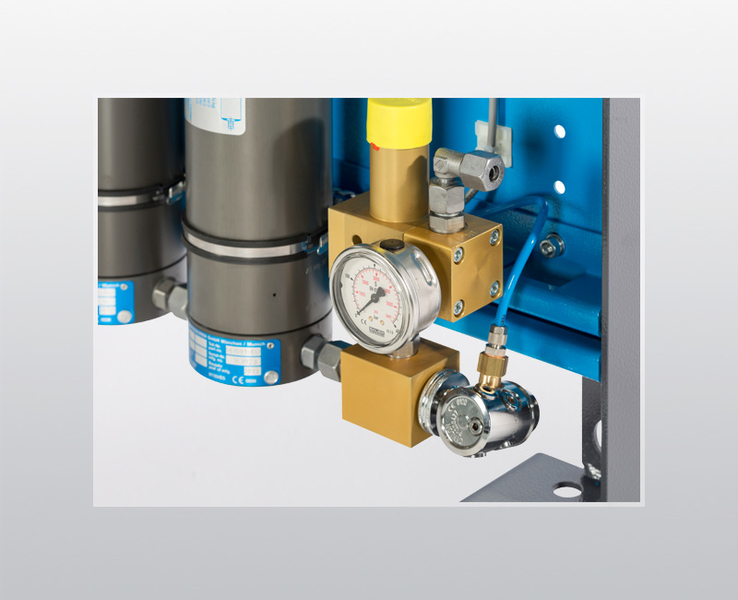

Soupape de maintien de pression avec anti-retour avec manomètre
Soupape de maintien de pression avec anti-retour avec manomètre

Fonctionnalité
Les systèmes de filtration P assurent la pression minimale dans les bacs à filtre à l’aide d’une soupape de maintien de pression avec anti-retour. Cette pression minimale permet d’éviter que la vitesse d’écoulement maximale ne soit dépassée dans le bac à filtre.
La durée de contact optimale entre le milieu et l’agent de traitement est ainsi garantie dès le début.
En même temps, la variation de pression dans les bacs à filtre est diminuée et le nombre d’alternances de charge admissible est ainsi nettement augmenté, jusque dans la plage durable.

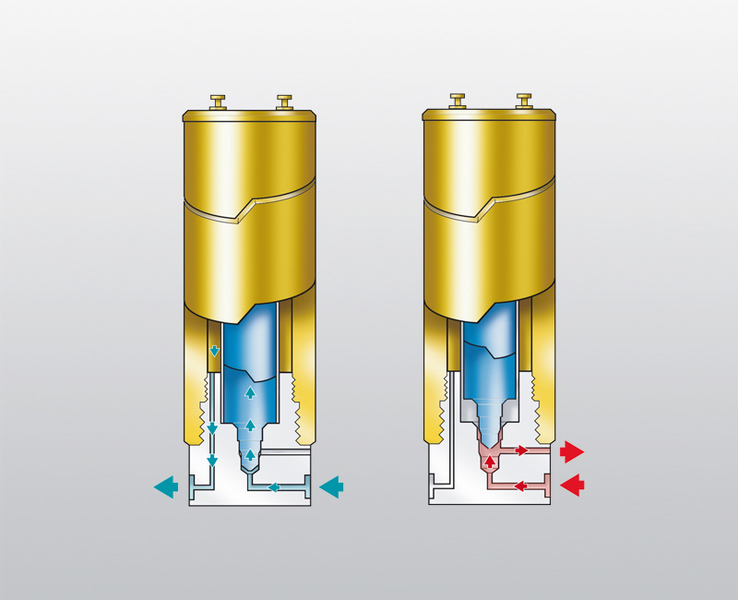

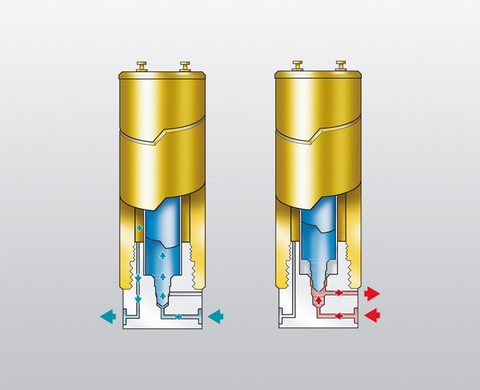

Représentation schématique de l’alésage de sécurité
Représentation schématique de l’alésage de sécurité

Sécurité
Les bacs à filtre de BAUER KOMPRESSOREN ne peuvent pas être utilisés sans cartouche de filtre en raison d’un alésage de sécurité incorporé.
Une contamination du processus suivant dû à une exploitation involontaire sans cartouche de filtre est ainsi exclue.

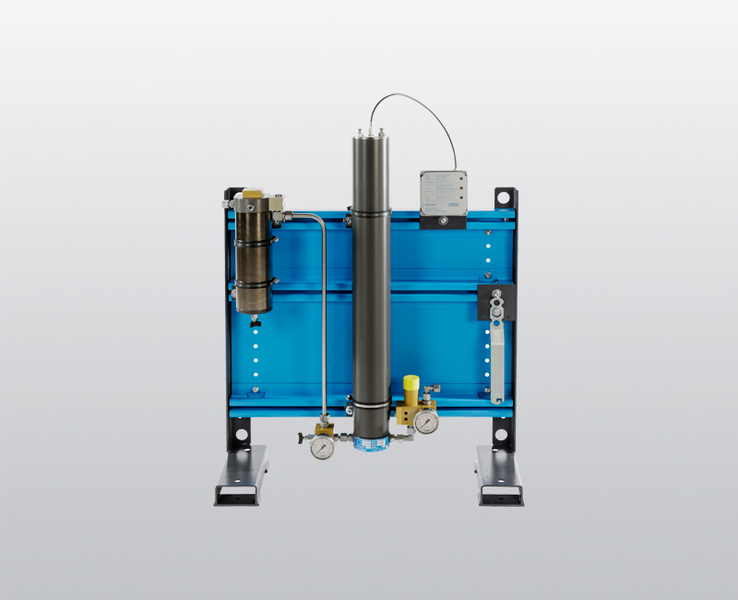

Constitution schématique du système de filtration P
Constitution schématique du système de filtration P

Constitution
Les bacs du système de filtration sont largement libérés des cycles de charge grâce à la séparation entre séparateur d’huile et d’eau et système de filtration P.
Les cycles de charge par purge des condensats et redémarrage sans pression sont uniquement captés par le séparateur d’huile et d’eau prévu à cet effet.
En même temps, cette séparation permet d’intégrer le sécheur frigorifique B-KOOL en amont du filtre.

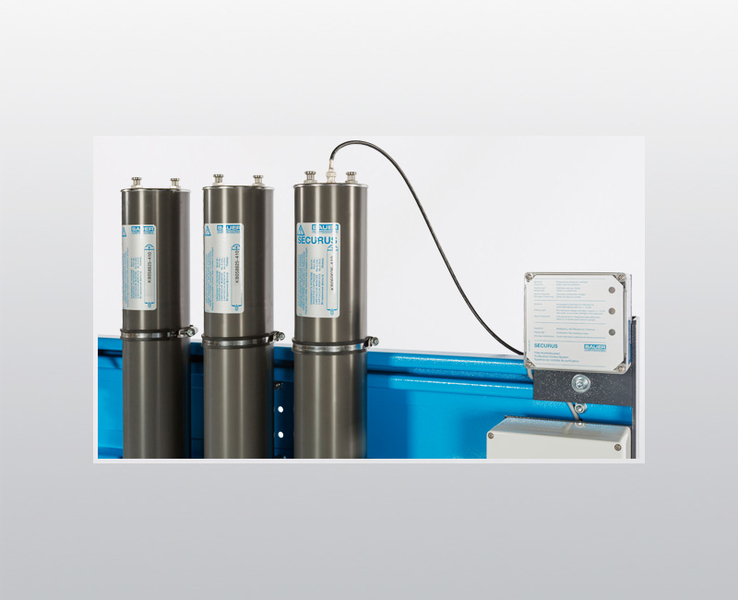

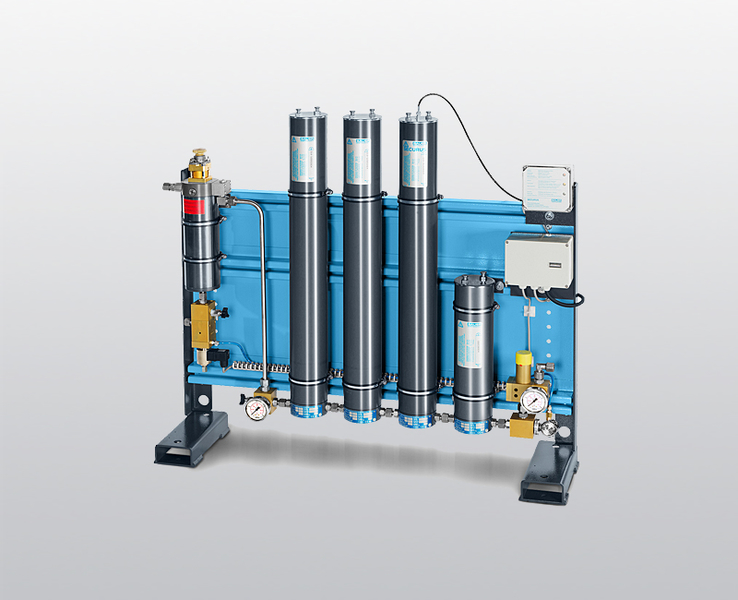

B-SECURUS
B-SECURUS

B-SECURUS
La surveillance de filtration B-SECURUS surveille la saturation de la cartouche de filtre avec de l’humidité. Ainsi, l’utilisation optimale de la cartouche de filtre est possible pour un point de rosée sous pression garanti de -20 °C. L’affichage a lieu sur un appareil de signalisation intégré au système de commande.

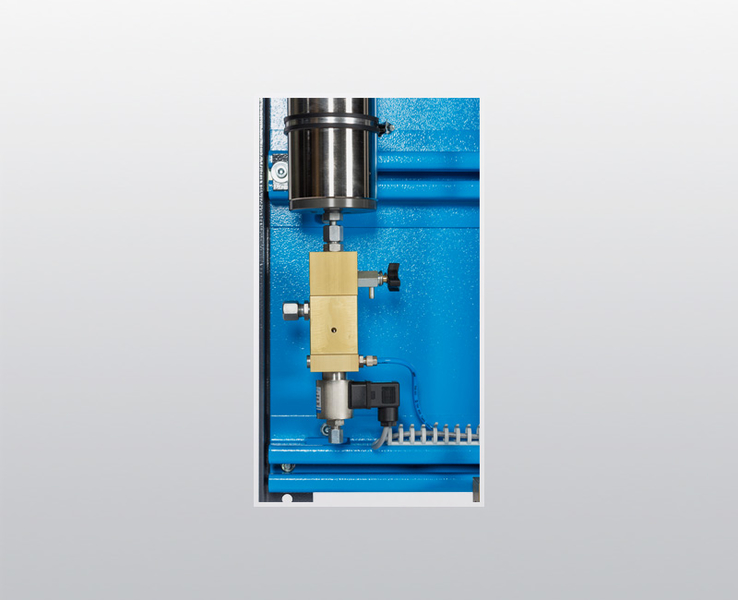

Purge automatique des condensats
Purge automatique des condensats

Purge automatique des condensats
Cette option devrait être garantie pour toutes les installations de systèmes de filtration P pour lesquels une retombée de condensats dans le système de filtration est vraisemblable.
Les causes possibles pour la retombée de condensats sont une séparation insuffisante sur le compresseur ou une post-condensation dans les conduites plus longues.

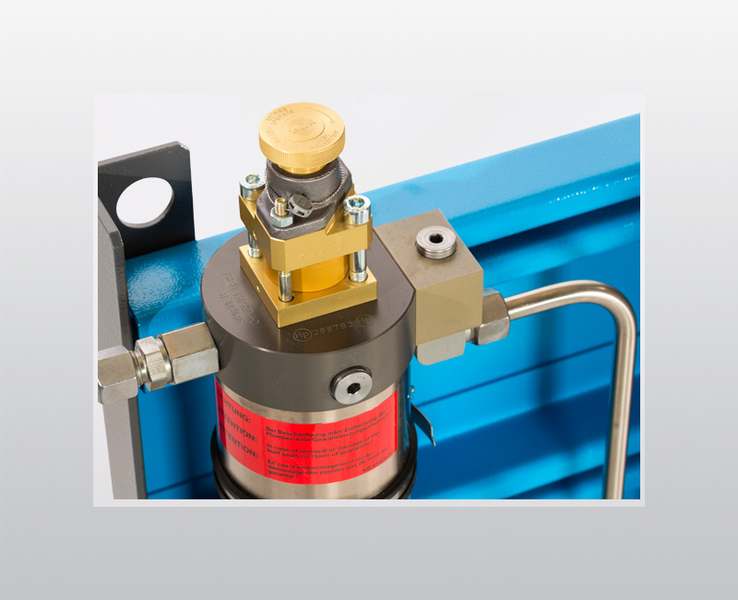

Soupape de sûreté
Soupape de sûreté

Soupape de sûreté
Une série de soupapes de sûreté pour différents gaz et pressions est disponible pour les systèmes de filtration P.
Ceux-ci sont soumis à la directive relative aux équipements sous pression.

Version étanche au gaz (raccord par bague de serrage)
Version étanche au gaz (raccord par bague de serrage)

Version étanche au gaz
Tous les systèmes de traitement de BAUER KOMPRESSOREN sont également disponibles en version étanche au gaz.
Ils conviennent ainsi à un traitement sans pertes des gaz onéreux.

Transformation de CO
Transformation de CO

Transformation de CO
Le monoxyde de carbone (CO) nocif qui se trouve dans l’air est transformé en dioxyde de carbone (CO2) pour le traitement de l’air. La concentration en CO n’augmente que de manière insignifiante en raison du faible pourcentage de CO.
Selon le système de traitement de l’air, la transformation de CO a lieu soit dans un bac à filtre avec élimination de l’huile, soit dans un bac à filtre à part.
L’équipement optionnel de « transformation de CO » est uniquement possible en combinaison avec l’option d’« élimination de l’huile ».

Fourniture de la version de base
Fourniture de la version de base

Fourniture de la version de base
Unité de filtration pour mise en place au sol / montage mural comprenant, montés et tubés. En savoir plus

Système de filtration haute pression BAUER : filtres P

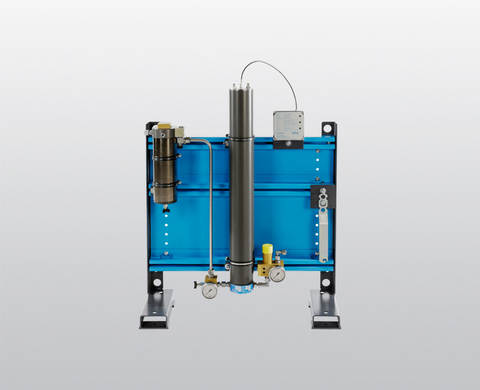

Montés en usine sur les groupes compresseurs BAUER Débit normalisé ¹ Plage de pression
  l/min m³/h cfm bars
P61/350 800 48 28 90 – 350
P61/420 800 48 28 90 – 420
P61/500 800 48 28 420 – 550
P81/350 930 56 33 90 – 350
P81/420 930 56 33 90 – 420
P81/500 1500 90 53 420 – 550
¹ Application avec élimination du CO jusqu'à 620 l/min max.
Vous trouverez plus de détails dans les fiches techniques et les offres.
Version sur socle pour montage mural externe Débit normalisé Plage de pression
  l/min m³/h cfm bars
P80/350 930 56 33 90 – 350
P80/420 930 56 33 90 – 420
P80/500 1500 90 53 420 – 500
P100/350 1000 60 35 90 – 350
P100/420 1000 60 35 90 – 420
P120/350 2200 132 78 90 – 350
P140/350 3500 210 124 90 – 350
