Système de mesure des gaz pour applications haute pression B-DETECTION PLUS i et s

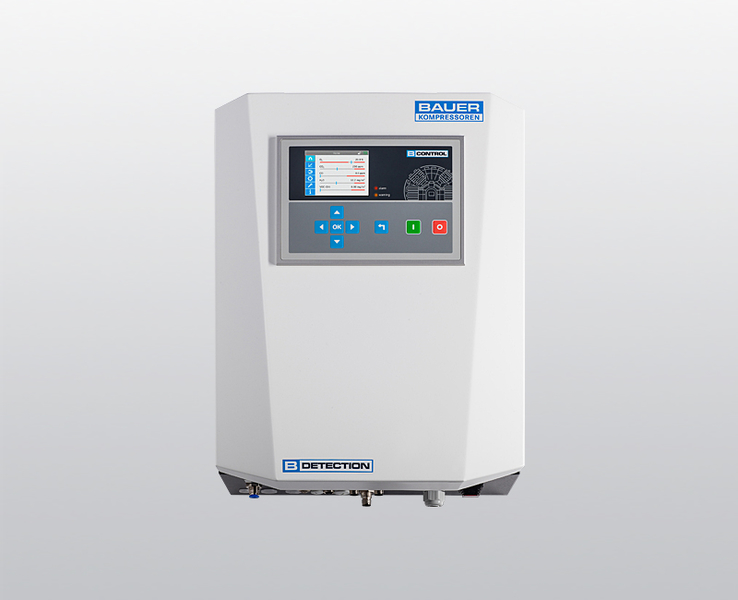

B-DETECTION PLUS s
B-DETECTION PLUS s

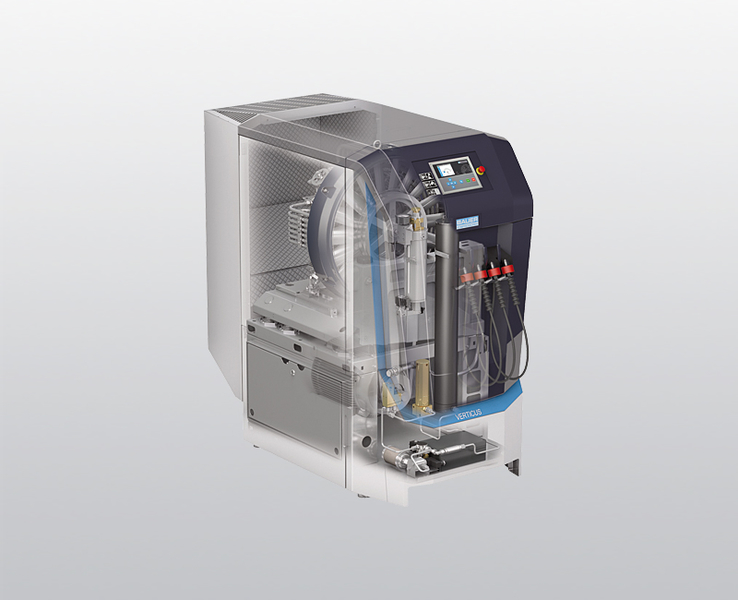

B-DETECTION PLUS i
B-DETECTION PLUS i

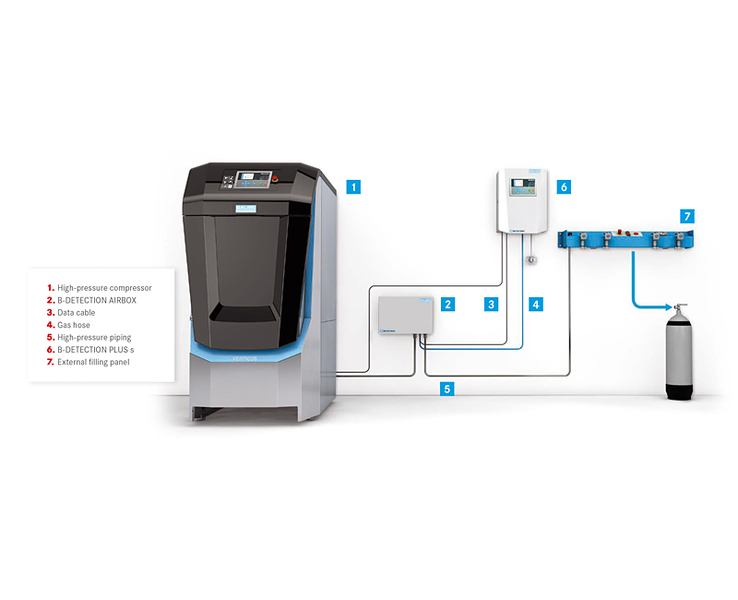

System Integration
System Integration

Surveillance des valeurs limites de l’air respirable

Parallèlement à la surveillance des compresseurs, il est également possible de mesurer l’air d’aspiration ou d’effectuer la mesure directement dans la bouteille d’air respirable

Pression de service 350 bar ou en option jusqu’à 450 bar

Soupape de purge automatique avec surveillance

Nouveau test ping CO : contrôle du capteur CO pour une sécurité maximale

Nouveau : B-DETECTION PLUS est compatible avec B-CLOUD

Nouveau : Temps de réaction raccourci lors de la mesure de l’humidité

Nouveau : Frais courants réduits grâce à l’optimisation du calibrage

Le système de mesure des gaz en ligne B-DETECTION PLUS contrôle la qualité de l'air respirable généré : mesure de CO, de CO2 et O2 ainsi que de l’humidité absolue et de l'huile résiduelle (VOC1) en option. Automatique, constant et fiable.

La commande B-CONTROL vous permet de vérifier à tout moment si les valeurs limites imposées par la norme DIN EN 12021:20141 relative à l'air respirable, ont été respectées. Si les valeurs sont supérieures aux valeurs limites, la commande donne l'alerte au moyen d'un message d’avertissement visuel sur l'écran et, en option, arrête l'installation avant que de l'air pollué n'entre dans les bouteilles.

Une soupape de purge automatique garantit que l'air vicié soit évacué à l'air libre lorsque les valeurs limites ne sont dépassées que peu de temps et ce, sans que l'installation arrête de fonctionner.

Avec la nouvelle génération de B-DETECTION PLUS, il est désormais également possible de contrôler la qualité de l’air respirable, pas uniquement dans l’air ambiant, mais également si cela est souhaité dans la bouteille elle-même ainsi que dans le flexible d’aspiration.

Le nouveau système de mesure des gaz B-DETECTION PLUS est disponible en version B-DETECTION PLUS i intégrée, comme version mobile B-DETECTION PLUS m et en version autonome B-DETECTION PLUS s. La version s peut facilement être rajoutée sur votre compresseur BAUER existant.

1 Mesure de l’humidité et de l'huile résiduelle (VOC) en option. Mesure de l’huile résiduelle uniquement sur la base des composés organiques volatils (VOC). Étalonnage des capteurs sur la base de l’isobutène.

Toutes les informations en un seul clic !

Autres caractéristiques du système de mesure des gaz B-DETECTION PLUS pour compresseurs haute pression :

SÉCURITÉ JURIDIQUE : En cas de dépassement d’au moins une valeur limite, le compresseur s’arrête automatiquement, lorsque cela est réglé. De plus, un contrôle des capteurs est effectué à chaque activation. Ainsi, l’air qui pénètre dans votre bouteille d’air respirable est toujours pur. Toutes les valeurs mesurées peuvent être journalisées au moyen de B-CONTROL MICRO et exportées sous forme de fichier Excel via une carte SD, ce qui vous permet de bénéficier d’une grande sécurité juridique en tant qu’exploitant.

PLUG AND PLAY : Intégré en usine ou en version autonome à des fins de modernisation : Grâce à la B-DETECTION AIRBOX complète, les accessoires requis sont également intégrés dans un boîtier et peuvent être rajoutés facilement et rapidement sur les installations existantes.

FACILITÉ DE MAINTENANCE : Dans le cas du B-DETECTION PLUS i intégré, un raccord permettant d'effectuer rapidement un test du système, est de plus installé sous le panneau avant. Le panneau avant s'ouvre en un tour de main et il est possible d'introduire le gaz destiné au test via le raccord prévu à cet effet.

Peut être monté ultérieurement sur tout compresseur BAUER

Certification PureAir/PureAir GOLD possible

Dispositif d'humidification
Les capteurs électrochimiques (CO et O2) requièrent un gaz de qualité spéciale en termes d'humidité, de pression et de température pour fonctionner de manière optimale. Un traitement incorrect du gaz ou l'absence de traitement aura une influence négative sur la durabilité des capteurs. C'est pourquoi, BAUER recommande d'utiliser une membrane d'humidification si le B-DETECTION sera utilisé en continu, pendant au moins une heure, afin d'assurer la durabilité maximum des capteurs.

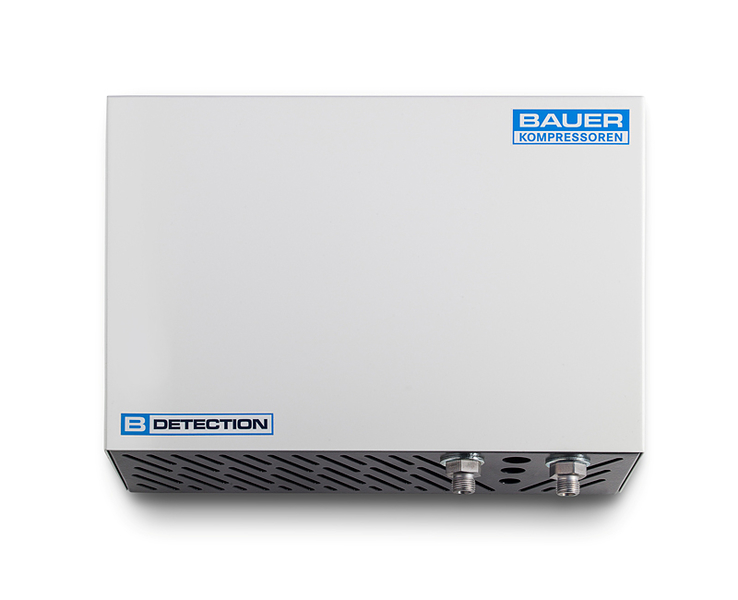

B-DETECTION AIRBOX
B-DETECTION AIRBOX

B-DETECTION AIRBOX: Unité de prélèvement de gaz
Le module détendeur permet de raccorder l'appareil de mesure aux conduites haute pression. En outre, une électrovanne est intégrée dans le système afin que les capteurs ne soient pas sous contrainte inutilement et d'éviter des reflux des réservoirs à pression lorsque le groupe compresseur est à l'arrêt.

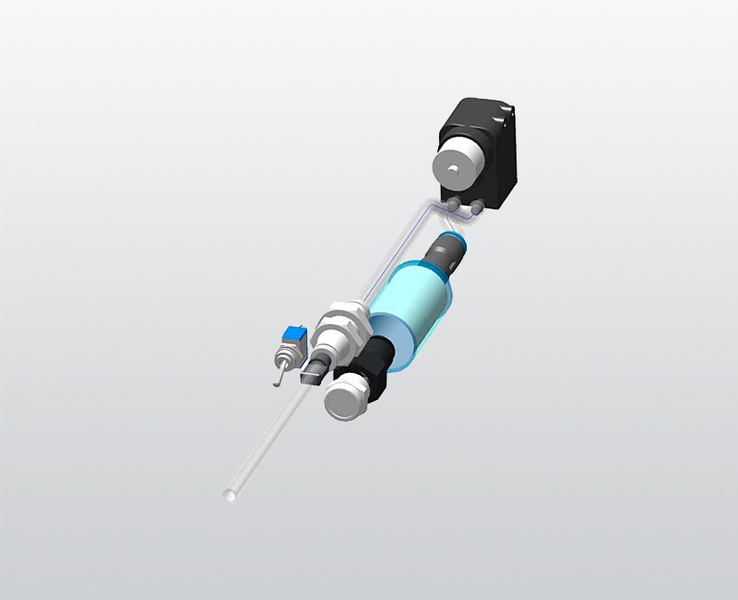

Pompe à air environnant
Pompe à air environnant

Pompe à air environnant
Une pompe intégrée dans l'appareil de mesure permet de vérifier la composition du gaz contenu dans l'air aspiré. À une concentration de CO2  égale à 450 ppm ou plus dans l'air aspiré, nous recommandons d'utiliser un absorbeur de CO2 AERO-GUARD.

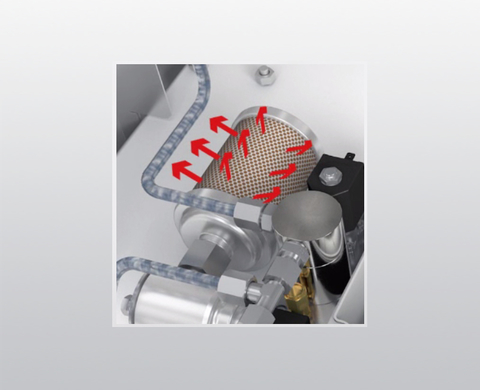

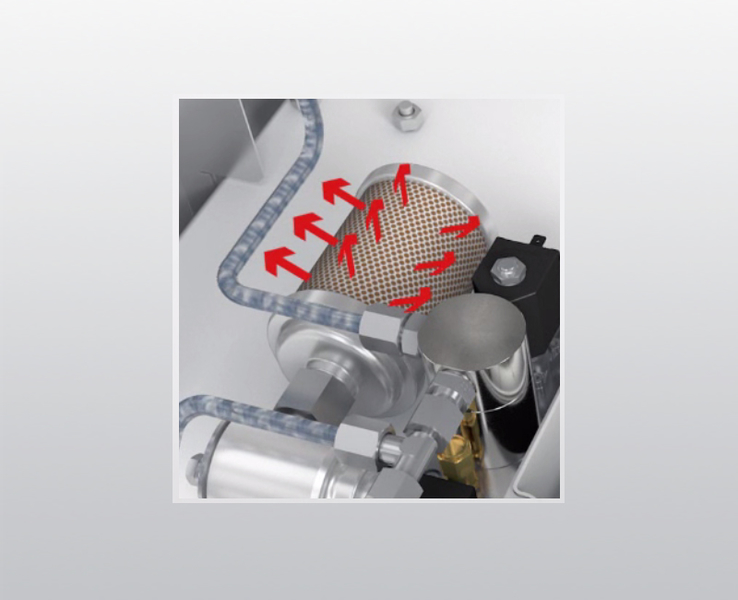

Soupape de purge automatique
Soupape de purge automatique

Soupape de purge automatique
Le dispositif de purge permet de purger automatiquement les groupes compresseurs en dirigeant l'air comprimé vers l'extérieur. En option, la soupape de purge automatique peut être intégrée à la B-DETECTION AIRBOX. Si, pendant la phase de démarrage du compresseur ou lorsque celui-ci fonctionne, les valeurs mesurées du gaz sont supérieures aux valeurs limites, le B-DETECTION empêche l'arrêt du compresseur et l'air comprimé est dirigé pendant une durée définie vers l'extérieur, via une soupape de dérivation à silencieux. Si les valeurs de l'air ne se sont pas améliorées à l'expiration de la durée définie, le compresseur est mis à l'arrêt. Spécialement recommandée lorsque l'installation est entièrement automatique.

B-CLOUD & B-APP
B-CLOUD & B-APP

B-CLOUD & B-APP
Avec le B-CLOUD de BAUER, toutes les données actuelles de mesure de gaz peuvent être consultées à distance via un ordinateur ou un smartphone équipé de l'application B-APP. Vous pouvez ainsi voir à tout moment avec quelle qualité d'air vos bouteilles d'air respirable sont remplies.

Système de mesure des gaz et de l'air respirable en ligne B-DETECTION PLUS
MESURE
  CO2, CO, O2, humidité absolue (en option), VOC1 (huile résiduelle) (en option)
LIMITES DU SYSTÉME
Pression système maximale 350 bar
Débit maximal admissible du compresseur 850 l/min
Température de service admissible +5°C... +45°C
PRINCIPE DE MESURE
CO2 spectroscopie infrarouge non dispersive (NDIR)
CO, O2 électrochimique
Humidité absolue au-dessus du point de rosée
VOC (huile résiduelle) Détecteur à photo-ionisation (PID)
GRANDEURS ET PRECISION DE MESURE 3
CO2 0... 2.000 ppm ± 2,5 % de la valeur finale de la plage de mesure
CO 0 … 25 ppm ± 2 % de la valeur finale de la plage de mesure
O2 0 % - 40 % ± 1 % de la valeur finale de la plage de mesure
Point de rosée -70...+60°C ou. 10 ... 40 000 ppm ± 2°C ou. 1 ppm + 20% de la valeur affichée
VOC (huile résiduelle) 0 - 1 ppm (par rapport au gaz d'étalonnage isobutène)
AUTRES CARACTÉRISTIQUES TECHNIQUES
Tension de service intégrés : 24 VDC; stand-alone; 100-250 VAC, 50/60 Hz
Débit 1,0 ... 3,0 l/min
Poids intégrés : 3 kg; stand-alone: 8,5 kg
Dimensions l × H × P [mm]
(sans raccords ni accessoires)
intégrés : 160 x 260 x 92; stand-alone: 462 x 354 x 184
CONTRÔLE DU SYSTÈME/CALIBRAGE
Contrôle visuel et d'étanchéité 1 fois par mois
Contrôle du fonctionnement 2 au moins tous les 3 mois
Contrôle du système 1 fois par an
Calibrage Capteur de point de rosée : tous les 24 mois

1 VOC = volatile organic compounds (composés organiques volatils)
2 Entre autres Test au gaz de contrôle, un kit complet avec flacons de gaz de contrôle et détendeur (capteur de débit) est disponible auprès de BAUER KOMPRESSOREN
3 Précision valable pour un écart max. +/- 10°C par rapport à la température de calibrage.
