VERTICUS – La génération de compresseurs pour des exigences de débit élevées en exploitation continue

Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
Compresseur d'air respirable MINI-VERTICUS de BAUER en version Super Silent avec B-KOOL
Compresseur d'air respirable MINI-VERTICUS de BAUER en version Super Silent avec B-KOOL

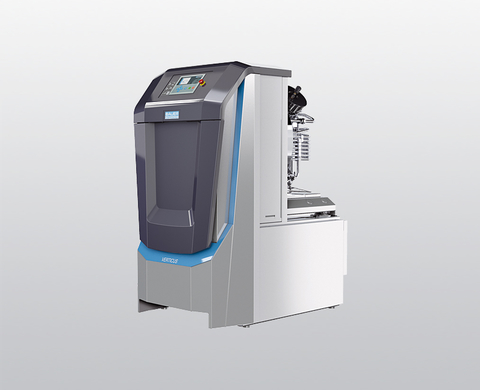

Compresseur d'air respirable VERTICUS de BAUER – version ouverte
Compresseur d'air respirable VERTICUS de BAUER – version ouverte
Vue interne du compresseur d'air respirable VERTICUS de BAUER
Vue interne du compresseur d'air respirable VERTICUS de BAUER
Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
Compresseur d'air respirable VERTICUS de BAUER en version Super Silent avec commande de compresseur B-CONTROL MICRO
B-CONTROL MICRO
B-CONTROL MICRO

Pour une utilisation professionnelle : avec débits d'air élevés en exploitation continue

Plus silencieux : grâce au nouveau cadre oscillant et à la nouvelle isolation phonique de la version Super Silent

B-DRAIN : La nouvelle purge automatique des condensats est plus silencieuse et économique

Commande de compresseur entièrement automatique B-CONTROL MICRO avec écran couleur

La surveillance du niveau d'huile est proposée en option et permet l'arrêt du groupe compresseur si le niveau d'huile est trop bas.

La gamme VERTICUS a été spécialement conçue et construite pour satisfaire à des exigences de débit élevées en exploitation continue pour une utilisation professionnelle.

Les nouveaux VERTICUS allient les blocs compresseurs BAUER légendaires à des composants optimisés et un design ultra-moderne! Les améliorations portent sur l'ergonomie, l'optimisation de la commande, la réduction des bruits et l'augmentation de l'efficience.

Tous les éléments de commande nécessaires au quotidien sont disposés de manière ergonomique et bien accessibles à l'avant. Nouveau réservoir de condensats intégré avec 40% de volume en plus. La commande du compresseur surveille le niveau de condensats et informe à temps l'opérateur quand le réservoir doit être vidé.

Les compresseurs d'air respirable VERTICUS sont disponibles en version 225 et/ou 330/350 bar ainsi que dans une version jusqu'à 420 bar. La modularité élevée de la gamme VERTICUS permet sans aucun problème une adaptation idéale des groupes à vos exigences et vos souhaits.

Toutes les informations en un seul clic !

Bloc compresseur à 4 étages IK 150
Bloc compresseur à 4 étages IK 150

Blocs compresseurs IK 15.1/150/180
Les étages des blocs compresseurs situés face à face garantissent une douceur de marche parfaite et un rendement élevé. Les cylindres libres sont facilement accessibles et de maintenance aisée. En savoir plus

Système de filtration P 61
Système de filtration P 61

Système de filtration P 61
Le système de filtration P 61 avec séparateur d’huile et d’eau supplémentaire et soupape de maintien de pression avec anti-retour assure un traitement fiable de l’air respirable selon DIN EN 12021¹ en utilisant les cartouches de filtre BAUER d’origine. Une soupape de sûreté de pression finale plombée avec certificat d’examen de type permet une sécurité d’exploitation particulièrement élevée. Le volume d’air pouvant être traité est de 2400 m³.

¹ En cas de maintenance et de mise en place correctes des groupes conformément au manuel de l’exploitant et en cas d’utilisation du système BAUER AERO-GUARD lorsque la concentration CO2 dans l’air aspiré dépasse les valeurs normalisées définies.

Écran B-CONTROL MICRO
Écran B-CONTROL MICRO

Commande de compresseur B-CONTROL MICRO
La B-CONTROL MICRO est une commande de compresseur moderne et conviviale avec écran couleur qui pilote toutes les fonctions de base et les surveille en toute sécurité. En savoir plus

B-DRAIN Purge automatique du condensat
B-DRAIN Purge automatique du condensat

B-DRAIN Purge automatique du condensat
La purge automatique du condensat évacue automatiquement dans un réservoir-collecteur le condensat accumulé (mélange eau-huile) dans les séparateurs durant la compression. En savoir plus

Support moteur à bascule
Support moteur à bascule

Support moteur à bascule
Il est inutile de retendre la courroie trapézoïdale grâce au support moteur à bascule intégré.

Version Super-Silent
Version Super-Silent

Version Super-Silent
L’habillage Super-Silent réduit le niveau de pression acoustique du groupe compresseur et permet une exploitation dans des zones de travail sensibles au bruit. Sur demande, il est possible d’équiper les groupes de la gamme (MINI-) VERTICUS avec l’isolation acoustique Super-Silent.

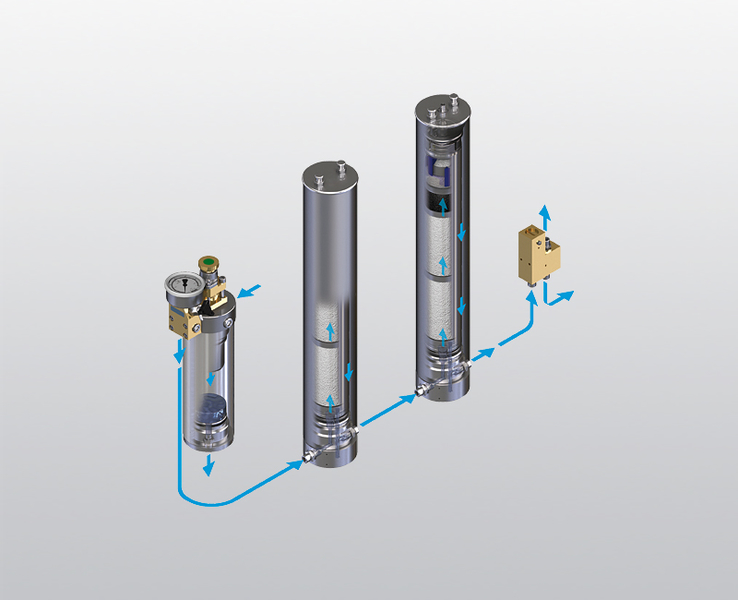

Système de filtration P 81
Système de filtration P 81

Système de filtration P 81
Le système de filtration P 81 avec séparateur d’huile et d’eau supplémentaire et soupape de maintien de pression avec anti-retour assure un traitement fiable de l’air respirable selon DIN EN 12021¹ en utilisant les cartouches de filtre BAUER d’origine. Une soupape de sûreté de pression finale plombée avec certificat d’examen de type permet une sécurité d’exploitation particulièrement élevée. Le volume d’air pouvant être traité est de 5200 m³.

¹ En cas de maintenance et de mise en place correctes des groupes conformément au manuel de l’exploitant et en cas d’utilisation du système BAUER AERO-GUARD lorsque la concentration CO2 dans l’air aspiré dépasse les valeurs normalisées définies.

B-APP
B-APP

B-APP
L’application B-APP permet un accès à distance aux compresseurs BAUER avec le système de contrôle B-CONTROL MICRO via le B-CLOUD. Elle offre des fonctionnalités utiles telles que des outils de calcul, une recherche de distributeurs, des nouveautés et des vidéos sur l’air comprimé et les compresseurs BAUER. Disponible sur l’App Store (iOS) et sur Google Play (Android). En savoir plus

Système de détection des gaz B-DETECTION PLUS i
Système de détection des gaz B-DETECTION PLUS i

Système de détection des gaz B-DETECTION PLUS i
Le système de détection des gaz B-DETECTION PLUS i peut être intégré en option dans le compresseur. Il permet de surveiller la présence de tous les gaz cités dans la norme DIN EN 12021:2014. Le respect de la norme DIN EN 12021:2014 est garanti en permanence par un dispositif optionnel de mise à l’air libre en cas de présence ponctuelle de polluants et d’arrêt du compresseur si les valeurs limites sont dépassées de manière prolongée.

Surveillance de filtration B-SECURUS
Surveillance de filtration B-SECURUS

Surveillance de filtration B-SECURUS
Le système B-SECURUS surveille la saturation de la ou des cartouches de filtre en mesurant l’humidité dans le tamis moléculaire. En savoir plus

Surveillance des pressions et températures intermédiaires
Surveillance des pressions et températures intermédiaires

Surveillance des pressions et températures intermédiaires
Cette surveillance est recommandée pour les modes de fonctionnement continu, automatique et pour les groupes compresseurs qui ne sont pas entretenus régulièrement par un personnel qualifié. La valeur min. du 1er niveau (uniquement pression intermédiaire) ainsi que la valeur max. de tous les niveaux de compression sont surveillées. Dès que les valeurs sont supérieures ou inférieures aux valeurs limites admissibles, le groupe compresseur est arrêté. Les valeurs réelles sont affichées dans la commande du compresseur B-CONTROL.

Surveillance du niveau d'huile
Surveillance du niveau d'huile

Surveillance du niveau d'huile
La surveillance du niveau d'huile est proposée en option et permet l'arrêt du groupe compresseur si le niveau d'huile est trop bas.
Dès que le niveau d'huile atteint le repère minimum, une alarme est affichée sur l’écran de la commande. Pour des raisons de sécurité, le compresseur est alors arrêté automatiquement. Cette option est vivement recommandée si le groupe compresseur est utilisé en continu.

Filtre à particules
Filtre à particules

Filtre à particules
Pour une protection efficace contre les particules fines et autres poussières, il est proposé un filtre à particules en option, intégrable dans les systèmes de préparation P41, P61 et P81. La mise en place de ce filtre garantit l’élimination des particules selon ISO 8573 classe 2.

Raccord pour dispositif d’aspiration externe
Raccord pour dispositif d’aspiration externe

Raccord pour dispositif d’aspiration externe
Lors du remplissage des bouteilles d’air respirable, la qualité de l’air comprimé dépend de la qualité de l’air ambiant aspiré. C’est surtout lorsque des gaz d’échappement (CO) et de l’air vicié d’autres groupes peuvent s’échapper dans le local d’installation du compresseur qu’il faut aspirer de l’air frais pur provenant de l’extérieur. Dans ce cas, un raccord est prévu pour une conduite d’aspiration externe.

Écran B-CONTROL II
Écran B-CONTROL II

B-CONTROL II
La commande de compresseur B-CONTROL II est la version étendue de la commande de base B-CONTROL MICRO. En savoir plus

Set de manomètres intermédiaires
Set de manomètres intermédiaires

Set de manomètres intermédiaires
Les manomètres intermédiaires indiquent la pression de service des différents étages du compresseur. Cette information sur la pression permet de vérifier l’étanchéité des soupapes des différents étages (entrée et sortie) de sorte à pouvoir détecter rapidement une éventuelle source de défaut. Les manomètres intermédiaires sont montés dans le carter du compresseur.

Séparateur intermédiaire 1. Étage
Séparateur intermédiaire 1. Étage

Séparateur 1. Étage
Le montage d’un séparateur après le premier étage du compresseur est recommandé dans les zones à forte humidité ambiante comme les régions tropicales, et pour la compression des gaz humides. En savoir plus

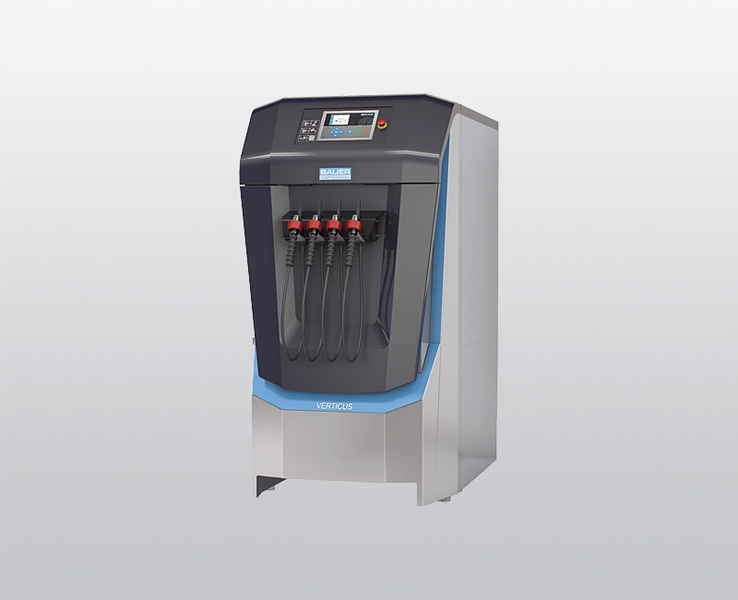

Dispositif de remplissage 4 x 200 bars
Dispositif de remplissage 4 x 200 bars

Dispositif de remplissage 4 x 200 bars
Le dispositif de remplissage est composé de quatre flexibles de remplissage haute pression UNIMAM comprenant chacun une vanne de remplissage pour 200 bars. Le manomètre final intégré permet une lecture facile de la pression finale.

Dispositif de remplissage 4 x 300 bars
Dispositif de remplissage 4 x 300 bars

Dispositif de remplissage 4 x 300 bars
Le dispositif de remplissage est composé de quatre flexibles de remplissage haute pression UNIMAM comprenant chacun une vanne de remplissage pour 300 bars. Le manomètre final intégré permet une lecture facile de la pression finale.

Réducteur de pression
Réducteur de pression

Réducteur de pression
L’équipement en option d’un réducteur de pression permet la ventilation simultanée de cylindres de 200 et 300 bar.

Châssis agrandi
Châssis agrandi

Châssis
Le compresseur et jusqu’à 2 bouteilles de stockage d’un volume géométrique de 50 ou 80 litres chacune sont montés sur le châssis agrandi pour former un système clé en main.

Conduit d’aération
Conduit d’aération

Conduit d’aération
Deux modèles de conduit d’aération sont disponibles pour l’installation de compresseurs dans des containers ou des locaux d’exploitation. En savoir plus

Conduit d’aération avec commande des volets d’aération
Conduit d’aération avec commande des volets d’aération

Conduit d’aération avec commande des volets d’aération
Le conduit d’aération avec commande des volets d’aération permet une évacuation contrôlée, en fonction de la température, de l’air vicié dans le local avoisinant ou à l’extérieur. Une sonde de température mesure la température dans le local et commande la position des volets d’aération pour une exploitation optimisée (possible uniquement en combinaison avec un carter Super-Silent).

Vernis spécial
Vernis spécial

Vernis/vernis spécial
Toutes les pièces du châssis des compresseurs BAUER sont revêtues par poudre. En savoir plus

Tension et fréquence divergentes
Tension et fréquence divergentes

Tension et fréquence divergentes
Tous les moteurs électriques sont disponibles sur demande avec une autre tension et une autre fréquence.

Sécheur frigorifique B-KOOL
Sécheur frigorifique B-KOOL

Sécheur frigorifique B-KOOL
Il est possible de réduire les coûts d’exploitation grâce à un sécheur frigorifique efficace supplémentaire, en particulier à des températures ambiantes et une humidité de l’air élevées. Le B-KOOL permet une utilisation 11 fois plus longue de la cartouche de filtre. Le B-KOOL peut être monté sur le compresseur ou livré comme version autonome. En savoir plus

AERO-GUARD
AERO-GUARD

AERO-GUARD
L’AERO-GUARD permet de réduire la teneur en CO2 dans l’air respirable d’environ un tiers de la valeur aspirée. La concentration en CO2 dans l’air, qui ne cesse d’augmenter en raison d’influences environnementales défavorables, empêche de plus en plus les exploitants de stations de remplissage de respecter de manière fiable les limites supérieures légales applicables de CO2. Avec l’AERO-GUARD, l’exploitant est toujours du côté sûr. En savoir plus

Rampes de remplissage externes BAUER
Rampes de remplissage externes BAUER

Rampes de remplissage externes BAUER
Les rampes de remplissage sont disponibles, selon la demande, avec des flexibles de remplissage ou des vannes de remplissage à levier basculant, avec 4, 6 ou 10 vannes de remplissage, au choix en acier inoxydable.

Système de collecte des condensats 60 l
Système de collecte des condensats 60 l

Système de collecte des condensats 60 l
Ce système pratique sert à la collecte centralisée des condensats (mélange d’huile et d’eau) qui se forment lors de la compression dans le compresseur. Un interrupteur à flotteur assurant la surveillance du niveau de remplissage et la protection contre le surremplissage est intégré au réservoir collecteur de condensats. L’association d’un silencieux et d’une unité de filtration évite des altérations dues au bruit ou à des odeurs.

Fourniture de la version de base
Fourniture de la version de base

Fourniture de la version de base
Comme groupe compresseur complet, prêt à l’emploi. En savoir plus

Compresseur d'air respirable VERTICUS, 350 bar max, 450 – 680 l/min, compresseur haute pression pour la compression d'air et d'air respirable
Désignation
de type
Débit
effectif ¹
Nombre d'étages
du compresseur
Vitesse
env.
Puissance
moteur
Système de
filtration
Poids
net
Dimensions
L × l × H ²
  l/min m³/h cfm   tr/min kW   kg cm
V 450 450 25,2 15,9 4 1320 11 P 61 402 120 × 79 × 153
V 540 540 32,4 19,1 4 1230 11 P 61 402 120 × 79 × 153
V 680 680 40,8 24,0 4 1400 15 P 61 416 120 × 79 × 153
Compresseur d'air respirable VERTICUS, 420 bar max, 450 – 680 l/min, compresseur haute pression pour la compression d'air et d'air respirable
Désignation
de type
Débit
effectif ¹
Nombre d'étages
du compresseur
Vitesse
env.
Puissance
moteur
Système de
filtration
Poids
net
Dimensions
L × l × H ²
  l/min m³/h cfm   tr/min kW   kg cm
V 450/420 450 25,2 16 4 1320 11 P 61 408 120 × 79 × 153
V 560/420 560 33,6 19,7 5 1490 15 P 61 408 120 × 79 × 153

¹ Mesuré avec un remplissage de bouteille de 0 à 200 bars (de 0 à 3000 psi), ± 5 %
² Dimensions pour version Super-Silent : 154 × 81 × 153 cm

Vidéos sur les compresseurs MINI-VERTICUS & VERTICUS

The new MINI-VERTICUS & VERTICUS Series from BAUER KOMPRESSOREN set the standards of the future for stationary high-pressure compressor systems. The series combines the quality and reliability of the preceding stationary compressor series with an all-new design, B-APP smartphone connection, online air quality monitoring and outstanding ergonomic features.

Montrer tous les films BAUER
