Le système B-KOOL III : les sécheurs frigorifiques de BAUER KOMPRESSOREN – pour une prolongation multiple de la capacité des cartouches de filtre
Amortissement rapide des coûts d’acquisition du sécheur frigorifique : Par multiplication de la durée de vie des cartouches de filtration
Énorme potentiel d’économie : grâce à la diminution de la consommation des cartouches de filtre d’origine
Le sécheur frigorifique B-KOOL III contribue à une augmentation sensationnelle de la capacité des filtres sur les sites à température ambiante élevée et lors d’utilisation industrielle rude.
En tant qu’exploitant, vous profitez ainsi de coûts bien plus bas pour l’utilisation et le stockage des cartouches de filtre ainsi que d’une exploitation du groupe nettement plus longue et sans interruptions.
Économiser des coûts et protéger l’environnement de manière intelligente
La durée normale d’utilisation (capacité) d’une cartouche de filtre peut être considérablement prolongée grâce à un refroidissement supplémentaire de l’air comprimé avec le sécheur frigorifique B-KOOL III. La plus grande partie des condensats est séparée dans le séparateur d’huile et d’eau après le refroidissement de l’air de sorte que la cartouche de filtre absorbe nettement moins de vapeur d’eau.
Les coûts d’acquisition pour le sécheur frigorifique B-KOOL III sont amortis en peu de temps car le B-KOOL III réduit énormément la consommation des cartouches de filtre d’origine. Les frais courants n’ont donc quasiment pas d’importance.
En combinaison avec la surveillance de filtration B-SECURUS ou avec l’analyseur de gaz B-DETECTION, le B-KOOL III assure une exploitation encore plus économique grâce à l’utilisation maximale possible, dans ce cas, de la capacité de la cartouche de filtre en ce qui concerne l’humidité.
Toutes les informations en un seul clic !

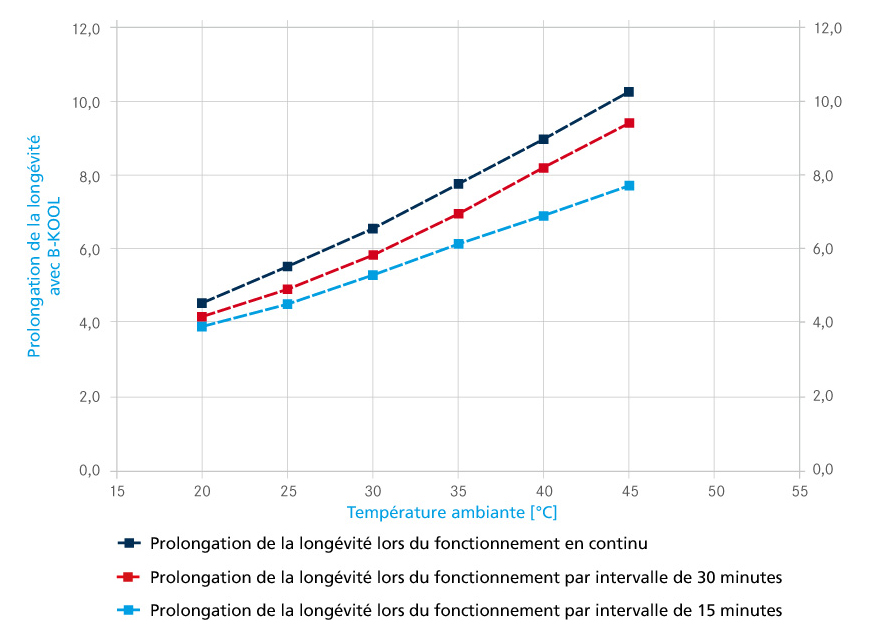

Le graphique suivant illustre l’énorme potentiel d’économies grâce à l’utilisation du sécheur frigorifique B-KOOL.
Prolongation de la longévité avec B-KOOL lors de différents modes de fonctionnement du compresseur
Durée d’utilisation calculée pour le système de filtration P 61 avec B-SECURUS en combinaison avec un compresseur BAUER ; en se basant sur une pression finale de 225 bars (pression de remplissage moyenne de 185 bars) et une exploitation continue. D’autres conditions d’exploitation et pressions de remplissage donnent des durées d’utilisation différentes.
Voici comment fonctionne le sécheur frigorifique B-KOOL
L’unité de refroidissement intégrée au sécheur frigorifique B-KOOL élimine la majeure partie de l’humidité de l’air comprimé de sorte à ce qu’elle ne puisse pas parvenir dans le système de filtration. La longévité de la cartouche de filtre est ainsi nettement prolongée.
Il est recommandé d’utiliser exclusivement les cartouches de filtre BAUER d’origine pour pouvoir respecter les valeurs limites des polluants de la norme relative à l’air respirable DIN EN 12021 et dans l’intérêt de l’exploitant du compresseur pour sa sécurité.
Principe de fonctionnement en bref
- L’air chargé d’humidité est acheminé du séparateur final du compresseur au sécheur frigorifique B-KOOL. L’air réchauffé est encore saturé à 100 % de vapeur d’eau et d’huile.
- Dans l’unité de refroidissement très efficace la température de l’air comprimé, et ainsi son point de rosée sous pression, est abaissée à 3 °C env. Pour des raisons physiques, l’air refroidi ne peut plus emmagasiner l’humidité contenue et la vapeur d’eau et d’huile se condense.
- Le séparateur intégré recueille les condensats. Ainsi, ceux-ci ne parviennent plus dans la cartouche de filtre qui, sinon, arriverait bien plus vite à saturation.
- La purge automatique des condensats permet d’évacuer les condensats dans le réservoir collecteur du groupe compresseur.
- L’air refroidi et déshumidifié est acheminé du sécheur frigorifique B-KOOL au système de filtration.
- Le B-KOOL-Control surveille le fonctionnement de la technologie frigorifique intégrée et commande la soupape de purge des condensats de la condensation automatique.
| Modèle | B-KOOL III |
|---|---|
| Milieu : | air, nitrox (jusqu'à 40 % d'O2), hélium, argon |
| Température ambiante : | +5 à +45 °C |
| Réfrigérant : | R 290 (Propan) |
| Température d'entrée de l'air comprimé : | 60 °C max. |
| Température de service max. de l'air comprimé : | 350 bars / 550 bars |
| Température de service min. de l'air comprimé : | 100 bars |
| Débit adm. du compresseur : | 200 à 700 l/min (remplissage de bouteille 10 l de 0 à 200 bars) 200 à 420 l/min (hélium et argon) |
| Alimentation électrique : | 200 – 240 VAC 50 Hz (single phase) |
| Puissance absorbée : | 550 W max. pour 50 Hz, 600 W pour 60 Hz |
| Modèle | B-KOOL III |
|---|---|
| Dimensions (L × l × H) | 792 × 550 × 390 mm |
| Poids env. | 58 kg |
