Система B-KOOL III: Осушитель рефрижераторного типа фирмы BAUER KOMPRESSOREN – Для многократного увеличения емкости патронов фильтров
Быстрая амортизация первоначальной стоимости осушителя рефрижераторного типа: Благодаря многократному увеличению сроков службы патронов фильтров
Огромный потенциал экономии: благодаря снижению расхода оригинальных патронов фильтров
В местах установки с высокими температурами окружающей среды и в сложных условиях промышленного применения осушитель рефрижераторного типа B-KOOL III обеспечивает сенсационное увеличение емкости фильтра.
Таким образом, эксплуатирующая сторона получает существенную выгоду за счет снижения расходов на использование и хранение патронов фильтров, а также за счет более длительной бесперебойной работы станции.
Экономить деньги и беречь окружающую среду
Обычный срок службы (емкость) патрона фильтра можно во много раз увеличить за счет дополнительного охлаждения сжатого воздуха с помощью осушителя рефрижераторного типа B-KOOL III. В результате охлаждения воздуха большая часть конденсата оседает в водомасляном сепараторе, так что патрон фильтра абсорбирует гораздо меньше паров воды.
Затраты на приобретение охладителя рефрижераторного типа B-KOOL III амортизируются в течение короткого времени, так как благодаря B-KOOL III резко снижаются затраты на использование оригинальных патронов фильтров. Текущие затраты вряд ли стоит принимать во внимание.
В сочетании с системой контроля фильтра B-SECURUS или с системой анализа газа B-DETECTION осушитель B-KOOL III обеспечивает еще более экономичную эксплуатацию за счет максимально возможного использования емкости патрона фильтра по отношению к влаге.
Вся информация одним нажатием!

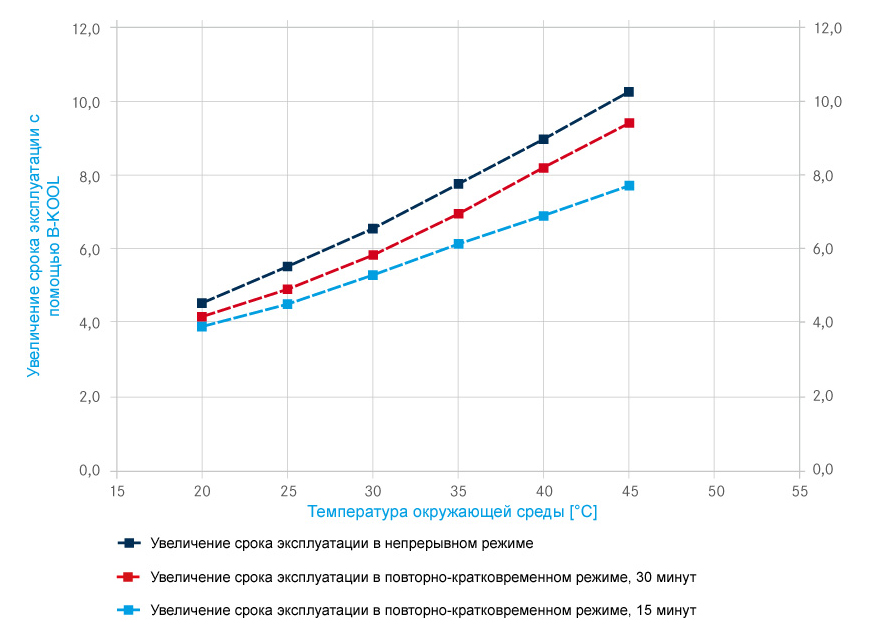

На следующем графике показан колоссальный потенциал экономии за счет использовании осушителя рефрижераторного типа B-KOOL.
Увеличение срока эксплуатации с помощью B-KOOL при разных режимах работы компрессора
Расчетное значение срока службы системы фильтрования P 61 с B-SECURUS в сочетании с компрессором BAUER; в основу расчета положено значение конечного давления 225 бар (среднее давление заправки 185 бар) и непрерывный режим работы. При других рабочих условиях и других значения давления заправки будут получены другие значения срока службы.
Как работает осушитель рефрижераторного типа B-KOOL
Встроенный блок охлаждения осушителя рефрижераторного типа B-KOOL удаляет большую часть влаги из сжатого воздуха, так что эта часть уже не может попасть в систему фильтрования. Так срок эксплуатации патрона фильтра увеличивается во много раз.
С целью соблюдения предельных значений вредных веществ согласно стандарту для воздуха для дыхания DIN EN 12021 и в интересах обеспечения безопасности при эксплуатации компрессора рекомендуется использовать исключительно оригинальные патроны фильтров фирмы BAUER.
Краткое описание принципа работы
- Влажный воздух из конечного сепаратора компрессора поступает в осушитель рефрижераторного типа B-KOOL. Теплый воздух еще на 100 % насыщен парами воды и масла.
- В высокоэффективном блоке охлаждения температура сжатого воздуха и, следовательно, его точка росы при данном давлении снижается примерно на 3 °C. В соответствии с физикой процесса охлажденный воздух больше не может сохранять в себе содержащуюся в нем влагу, и пары масла и воды конденсируются.
- Во встроенном сепараторе собирается конденсат. Таким образом, он уже не попадает в патрон фильтра, в противном случае это привело бы к очень быстрому насыщению патрона.
- Через автоматическую систему слива конденсата конденсат выводится в сборник компрессорной станции.
- Охлажденный и предварительно осушенный воздух подается от охладителя рефрижераторного типа B-KOOL в систему фильтрования.
- Устройство контроля B-KOOL-Control контролирует работу встроенной холодильной техники и управляет клапаном для слива конденсата в автоматической системе слива конденсата.
| Модель | B-KOOL III |
|---|---|
| Среда: | Сжатый воздух и газовая смесь нитрокс (до 40 % O2), Гелий и аргон |
| Температура окружающей среды: | от +5 °C до +45 °C |
| Хладагент: | R 290 (пропан) |
| Температура сжатого воздуха на входе: | макс. 60 °C |
| Макс. рабочее давление сжатого воздуха: | 350 бар / 550 бар |
| Мин. рабочее давление сжатого воздуха: | 100 бар |
| Доп. производительность компрессора: | 200 – 700 л/мин (заправка 10-литрового баллона при давлении 0 – 200 бар) 200 – 420 л/мин (Гелий и аргон) |
| Напряжение питания: | 200 – 240 В перем. тока. 50 Гц (однофазный) 200 – 240 В перем. тока. 60 Гц (однофазный) |
| Потребляемая мощность: | макс. 550 Вт при 50 Гц, 690 Вт при 60 Гц |
| Модель | B-KOOL III |
|---|---|
| Габаритные размеры (Д × Ш × В) | 792 × 550 × 390 мм |
| Вес ок | 58 кг |
