La gamme Indoor de CTA 15 à CTA 52 : nos groupes de ravitaillement pour une mise en place à l’intérieur. Pour l’utilisation optimale d’infrastructures déjà présentes

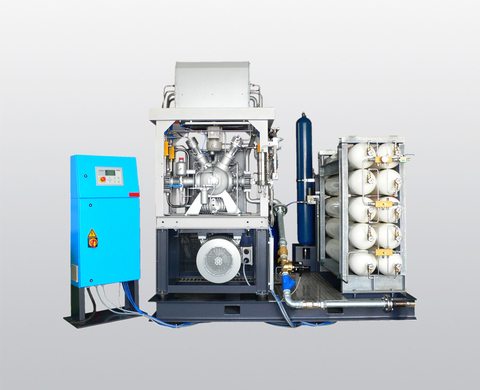

CTA 23.10

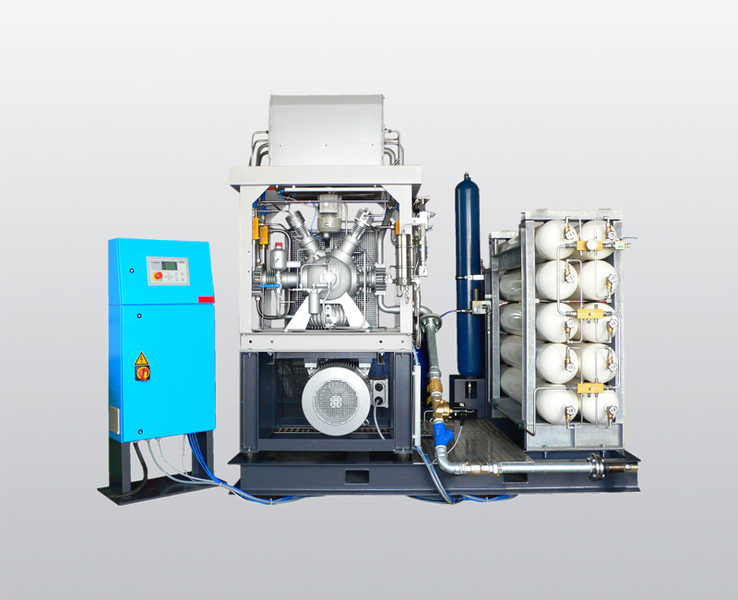

CTA 23.10

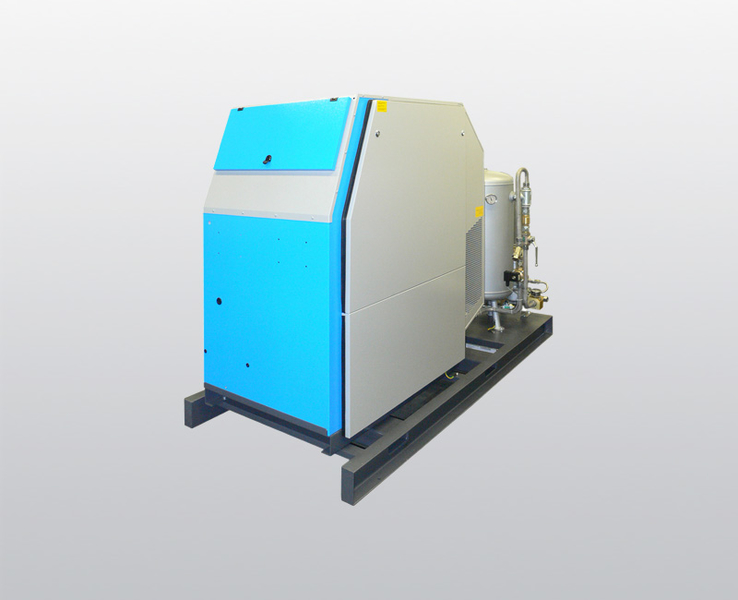

CTA 15.4-13-5
CTA 15.4-13-5

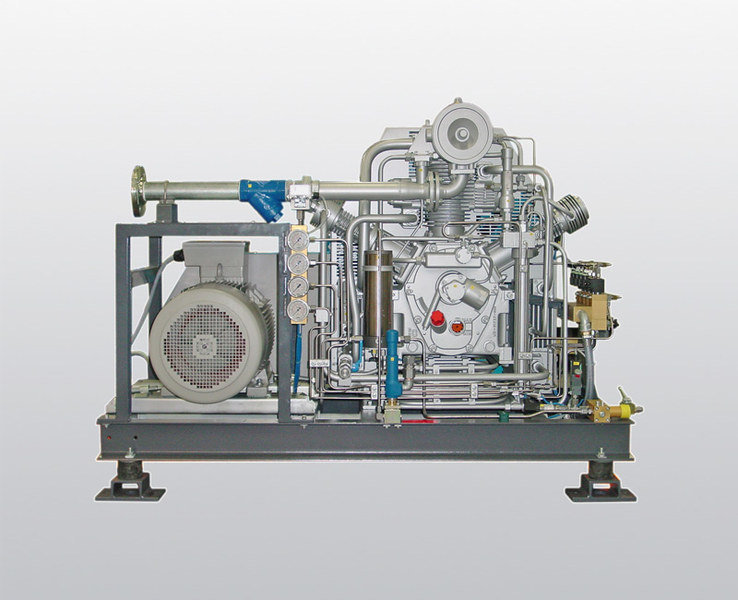

CTA 22
CTA 22

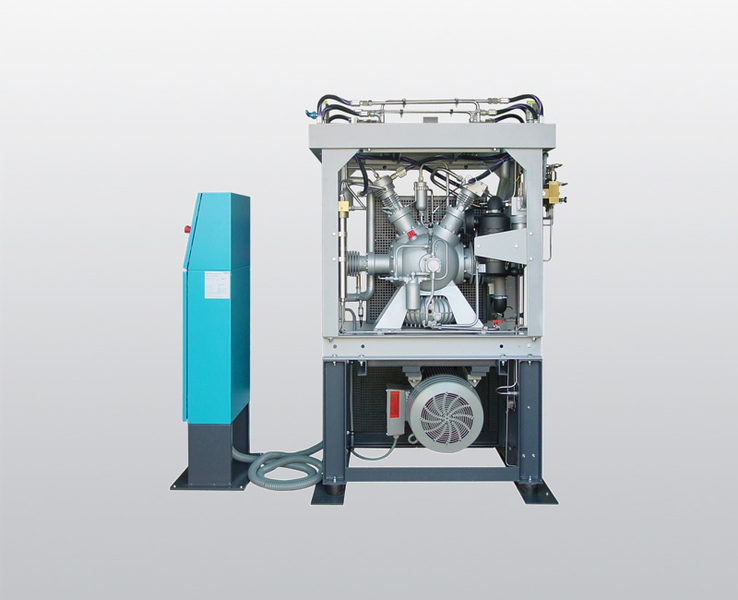

Vue détaillée bloc et châssis
Vue détaillée bloc et châssis

Excellente modularité : combinaison possible avec tous les dispositifs de ravitaillement et systèmes de stockage BAUER

Technologie la plus moderne et sécurité : de haute qualité BAUER

Optimisation de la taille pour la mise en place à l’intérieur : compacte, puissante et de construction modulaire

Garantie des pièces de rechange sur plus de 25 ans dans le monde entier : la protection d’investissement idéale

Installation et mise en service sur place dans les règles de l’art : par nos spécialistes et ingénieurs expérimentés

Si le bâtiment est déjà présent pour l’application CNG et que la mise en place dans une infrastructure déjà existante est souhaitée, la gamme CTA-Indoor est alors le bon choix.

Basés sur les types de compresseurs CNG des gammes CS 23 à CS 52, les groupes de ravitaillement de la gamme CTA Indoor sont conçus pour une mise en place à l’intérieur. Ils permettent de profiter de tous les avantages du séchage côté haute pression et de la surveillance du point de rosée sous pression.

La construction modulaire du système permet des performances journalières petites, moyennes ou élevées. Les systèmes de stockage et dispositifs de ravitaillement compris dans le programme de livraison BAUER peuvent être combinés aux modèles de compresseur de la gamme CTA-Indoor.

Le design moderne des modules de la gamme CTA dépasse dans de nombreux détails le niveau de développement « état de l’art ».

La haute qualité BAUER habituelle permet au poste de ravitaillement de toujours fonctionner fiablement même avec les sollicitations les plus élevées. L’excellente durée de vie et la disponibilité des pièces de rechange (plus de 25 ans) vous offrent en plus une protection d’investissement idéale.

Toutes les informations en un seul clic !

Écran utilisateur B-CONTROL II
Écran utilisateur B-CONTROL II

Commande de compresseur
La commande de compresseur entièrement automatique B-CONTROL II de BAUER règle et surveille toutes les fonctions du poste de ravitaillement en gaz naturel, de l’entrée des gaz jusqu’au dispositif de remplissage. En savoir plus

Bloc compresseur CNG (BK 52)
Bloc compresseur CNG (BK 52)

Bloc compresseur
Les blocs compresseurs BAUER de la gamme pour gaz naturel ont été spécialement développés pour l’application CNG. Ils sont conformes à tous les standards de sécurité internationaux courants et se caractérisent par leur efficacité énergétique élevée et leur fiabilité dans des conditions des plus rudes. En savoir plus

Sécheur P 240
Sécheur P 240

Système de traitement des gaz haute pression
Le système de traitement des gaz haute pression (filtre haute pression) est installé côté pression en aval du compresseur. Sa fonction principale consiste à éliminer sûrement l’humidité excédentaire et d’éventuelles traînées d’huile du gaz naturel. En savoir plus

Réservoir : système de stockage B 2000 (1 bloc / 3 blocs)
Réservoir : système de stockage B 2000 (1 bloc / 3 blocs)

Système de stockage
Les systèmes de stockage montés sur des réservoirs individuels haute pression spéciaux peuvent être étagés, sont modulaires et conviennent à une mise en place à l’intérieur ou à l’extérieur. En savoir plus

Commande de remplissage et de ravitaillement VRÜ 300-EC
Commande de remplissage et de ravitaillement VRÜ 300-EC

Commande de remplissage et de ravitaillement
Elle permet de régler le remplissage prioritaire du réservoir haute pression ainsi que le prélèvement de gaz séquentiel du réservoir haute pression lors de ravitaillement. En savoir plus

Pompe de gaz design C, Europe
Pompe de gaz design C, Europe

Poste de distribution/pompe de gaz
Le dispositif de distribution sert au ravitaillement de dépôts ou est utilisé pour les stations-service publiques. En savoir plus

Réception TÜV
Réception TÜV

Réception TÜV
Des contrôles étendus de la pression et de la sécurité ainsi qu’une vérification de l’équipement électrique sont effectués par TÜV au cours du contrôle technique de réception partielle en usine.

Installation de poste de ravitaillement en gaz naturel – projet : ARAL, Munich, Schenkendorfstraße
Installation de poste de ravitaillement en gaz naturel – projet : ARAL, Munich, Schenkendorfstraße

Installation/mise en service
Nos équipes de service régionales prennent en charge l’installation et la mise en service dans les règles de l’art ainsi qu’une instruction détaillée de l’exploitant. Une exploitation parfaite est ainsi garantie à tout moment. En savoir plus

Fourniture de la version de base
Fourniture de la version de base

Fourniture de la version de base
Comme groupe compresseur complet, prêt à l’emploi. En savoir plus

FGS – CNG/BIOGAS COMPRESSORS
Type
designation ³, ⁴
Inlet Pressure
(at first stage
compressor)
Capacity ¹ Working
pressure
No. of
compr. stages
Standard
speed
Motor
power
Power
consumption ²
  min. max. min. max.
  barg barg m³/h m³/h barg   rpm kW kW
High pressure units
MFE 120 0.05 0.3 11 14 300 3 1340 5.5 5.2
CTA 15.2-16 0.05 0.3 35 43 300 4 1450 16 14.9
CTA 15.4-16 2 4 30 51 300 3 1450 16 12.3
CTA 22.0-30 0.05 0.3 57 72 300 4 1320 30 27.3
CTA 23.0-37 0.05 0.3 86 106 300 4 1200 37 34
CTA 23.2-37 0.05 1 62 118 300 4 1200 37 35.7
CTA 23.10-37 2 4.5 79 146 300 4 1140 37 35.8
CTA 23.12-37 4.5 10 97 195 300 4 1140 45 40
CTA 23.13-37 8 14 123 206 300 4 1140 37 32.8
CTA 26.0-90 0.05 0.3 193 238 300 4 1485 90 72.7
CTA 26.2-110 0.05 1 161 306 300 4 1485 110 90.5
CTA 26.10-132 2 4.5 307 562 300 4 1485 132 125.2
CTA 26.12-132 4.5 10 317 634 300 4 1485 132 119.2
CTA 26.13-132 10 16 460 711 300 4 1485 132 123.6
CTA 26.14-110 16 38 275 654 300 3 1485 110 86.3
CTA 52.0-160 0.05 0.3 387 478 300 4 1485 200 141
CTA 52.2-200 0.05 1 323 613 300 4 1485 200 181.1
CTA 52.10-315 2 4.5 614 1124 300 4 1485 315 250.4
CTA 52.12-250 4.5 10 634 1269 300 4 1485 250 238.7
CTA 52.13-250 10 15 920 1339 300 4 1485 250 238
CTA 52.14-200 16 38 550 1308 300 3 1485 200 172.7
Medium pressure units
CTA 23.7-37 4 12 117 312 depending on
pre-pressure
2 1140 37 31.8
CTA 23.8-37 4 10 200 400 depending on
pre-pressure
2 1140 45 38
CTA 26.7 4 10 402 887 depending on
pre-pressure
2 1485 132 116

¹ Volume flow rate related to 1barg, 0°C gas inlet temperature and 20°C outlet temperature, flow measured at compressor inlet, acc. to ISO1217; tolerance: +/- 5%
² Mechanical power consumption at maximum inlet pressure and discharge pressure of 300 barg resp. 80 and 100 barg
³ CTA 120 , CTA 15.xx & CTA 23.xx are air cooled machines
⁴ CTA 26.xx & CTA 52.xx are water cooled machines
