La gamme I: Groupes compresseurs haute pression refroidis par air pour le moulage par injection de gaz (GIT)
Plus silencieux : grâce au nouveau cadre oscillant et à la nouvelle isolation phonique de la version Super Silent
Dimensions compactes : pour une installation dans des espaces restreints
Design ergonomique : accessibilité et commande optimisées
B-DRAIN : La nouvelle purge automatique des condensats est plus silencieuse et économique
Maintenance facilitée : il n’est pas nécessaire de retendre la courroie trapézoïdale
La nouvelle génération de compresseurs stationnaires de la gamme VERTICUS démontre à nouveau l'avance technologique de BAUER.
Les nouveaux MINI-VERTICUS et VERTICUS allient les blocs compresseurs BAUER légendaires à des composants optimisés et un design ultra-moderne! Les améliorations portent sur l'ergonomie, l'optimisation de la commande, la réduction des bruits et l'augmentation de l'efficience.
Tous les éléments de commande nécessaires au quotidien sont disposés de manière ergonomique et bien accessibles à l'avant.
Nouveau réservoir de condensats intégré avec 40% de volume en plus. La commande du compresseur surveille le niveau de condensats et informe à temps l'opérateur quand le réservoir doit être vidé.
La B-CONTROL MICRO élargie est plus performante, peut communiquer avec la nouvelle B-APP et permet la commande et la surveillance à distance du compresseur.
Toutes les informations en un seul clic !
Commande de compresseur B-CONTROL MICRO
La B-CONTROL MICRO est une commande de compresseur moderne et conviviale avec écran couleur qui pilote toutes les fonctions de base et les surveille en toute sécurité. En savoir plus
MINI-VERTICUS et VERTICUS – Le concept
Groupes compresseurs performants qui se distinguent par une grande facilité d’utilisation et un encombrement réduit du fait d’une construction très compacte. En savoir plus
Blocs compresseurs
En raison de l’exceptionnelle dureté de leur surface, les cylindres rectifiés et nitrurés au plasma permettent une durée de vie extrêmement longue pour une faible consommation d’énergie et une lubrification sûre des surfaces des cylindres. En savoir plus
B-DRAIN Purge automatique du condensat
La purge automatique du condensat évacue automatiquement dans un réservoir-collecteur le condensat accumulé (mélange eau-huile) dans les séparateurs durant la compression. En savoir plus

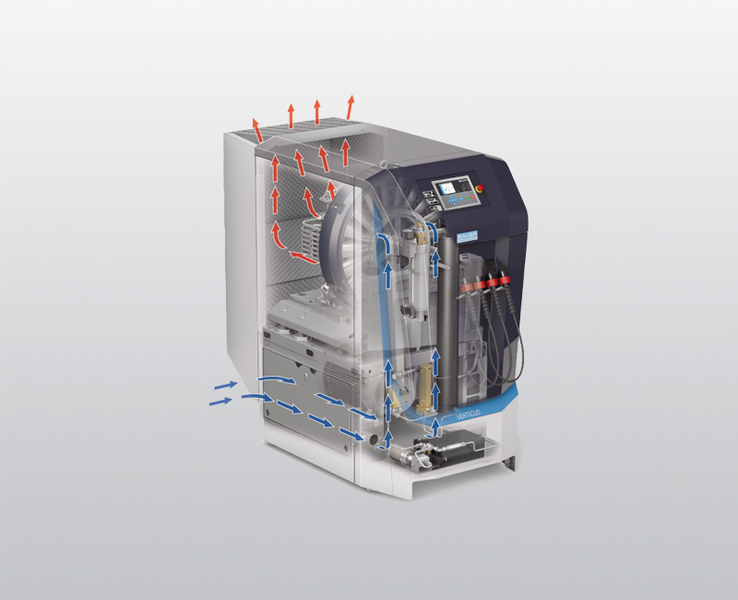

REFROIDISSEMENT PAR AIR
Les compresseurs de la gamme MINI-VERTICUS et VERTICUS sont directement refroidis par l’air ambiant. La chaleur générée par le compresseur est parfaitement évacuée. En savoir plus

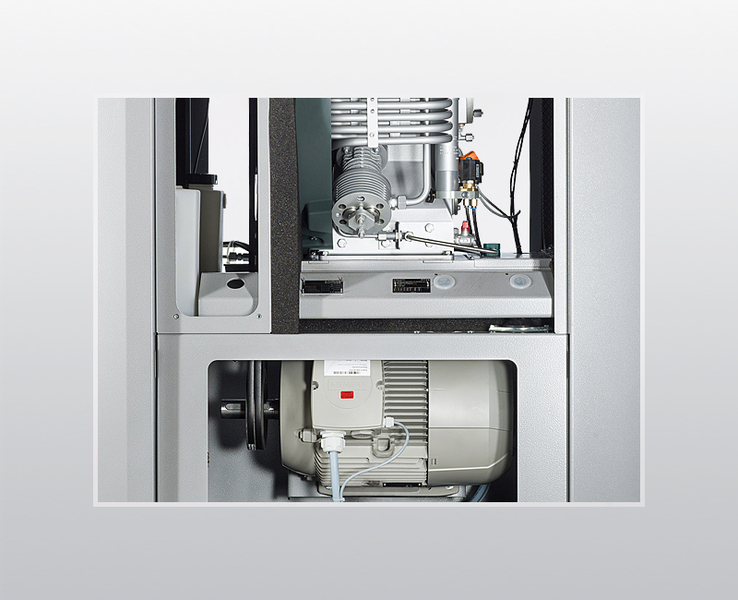

Entraînement
La transmission de puissance de la gamme MINI-VERTICUS & VERTICUS repose sur des courroies trapézoïdales tendues par le poids du moteur et exigent peu de maintenance. Il est inutile de retendre la courroie trapézoïdale grâce au support moteur à bascule intégré. Les groupes compresseurs sont déjà équipés en usine de moteurs triphasés à économie d’énergie de la classe d’efficacité énergétique IE3.

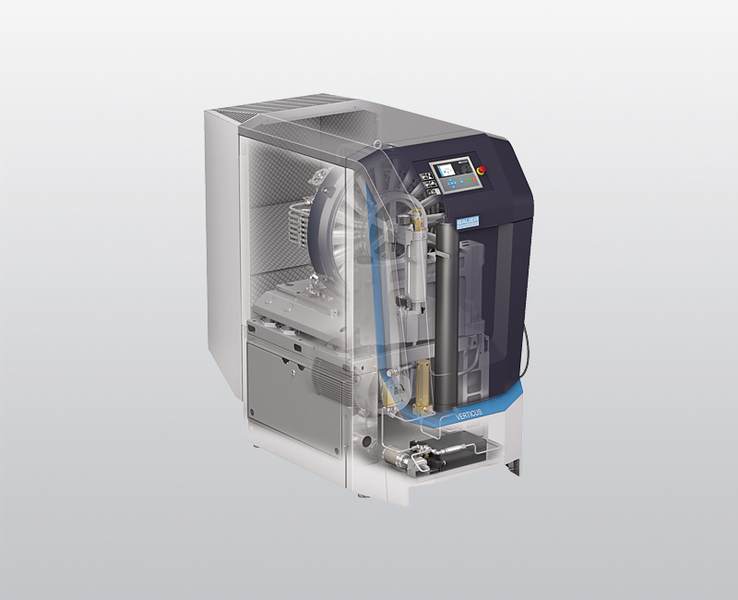

Version Super Silent
L’habillage Super Silent réduit le niveau de pression acoustique du groupe compresseur et permet l’utilisation d’un conduit d’aération. Sur demande, il est possible d’équiper les groupes de la gamme MINI-VERTICUS & VERTICUS avec l’isolation acoustique Super-Silent.
B-CONTROL III
La B-CONTROL III est la commande premium de BAUER pour les applications exigeantes. La B-CONTROL III est conçue pour s'adapter de manière flexible à vos besoins individuelles et peut être étendues, si nécessaire, à la gestion de processus système complets. En savoir plus

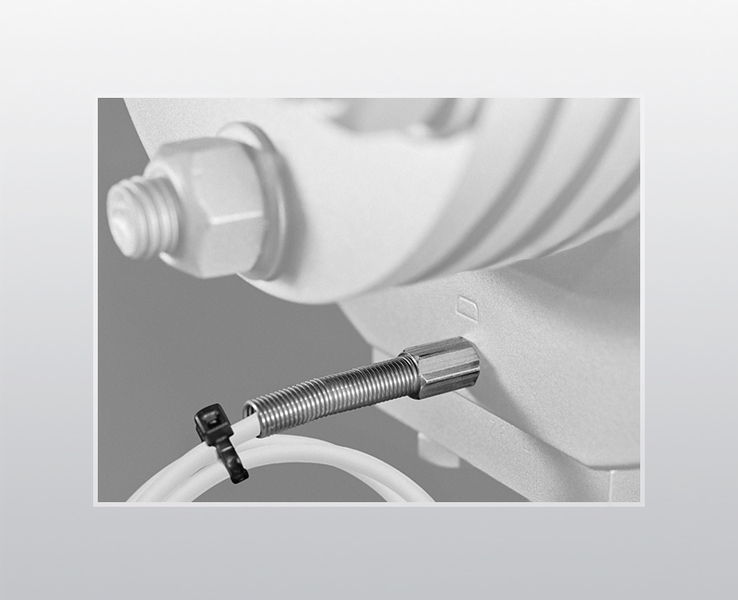

Surveillance des pressions et températures intermédiaires
Cette surveillance est recommandée pour les modes de fonctionnement continu, automatique et pour les groupes compresseurs qui ne sont pas entretenus régulièrement par un personnel qualifié. La valeur min. du 1er niveau (uniquement pression intermédiaire) ainsi que la valeur max. de tous les niveaux de compression sont surveillées. Dès que les valeurs sont supérieures ou inférieures aux valeurs limites admissibles, le groupe compresseur est arrêté. Les valeurs réelles sont affichées dans la commande du compresseur B-CONTROL.
Surveillance du niveau d'huile
Dès que le niveau d'huile atteint le repère minimum, une alarme est affichée sur l’écran de la commande. Cette option est vivement recommandée si le groupe compresseur est utilisé en continu.
B-APP
L’application B-APP permet un accès à distance aux compresseurs BAUER avec le système de contrôle B-CONTROL MICRO via le B-CLOUD. Elle offre des fonctionnalités utiles telles que des outils de calcul, une recherche de distributeurs, des nouveautés et des vidéos sur l’air comprimé et les compresseurs BAUER. Disponible sur l’App Store (iOS) et sur Google Play (Android). En savoir plus

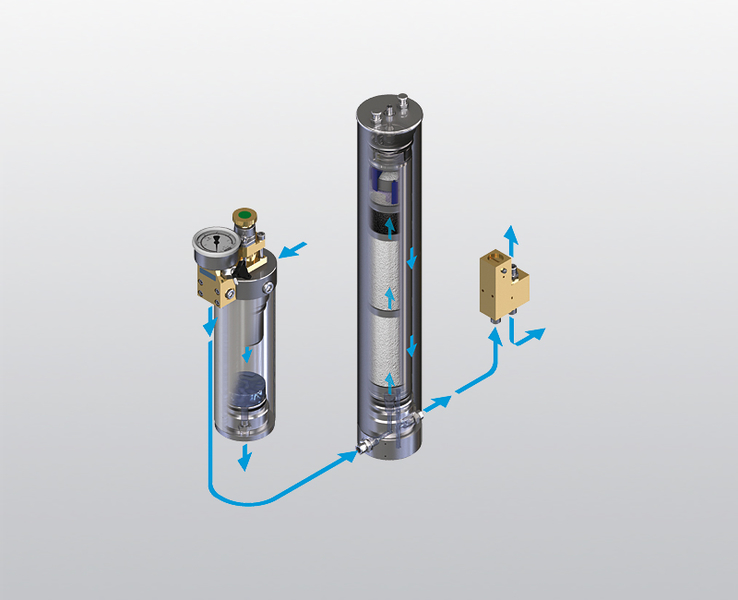

Système de filtration P 61
Les groupes des gammes MINI-VERTICUS & VERTICUS sont équipés en option du système de filtration intégré P 61. Il est possible d’atteindre des qualités d’air et de gaz pures conformément à la norme ISO 8573-1.

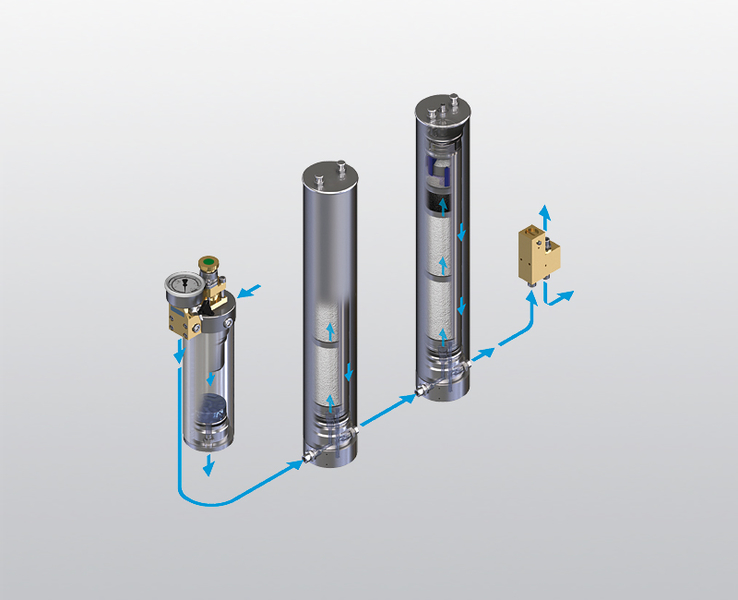

Système de filtration P 81
Les groupes de la gamme MINI-VERTICUS & VERTICUS sont équipés en option du système de filtration intégré P 81. Il est ainsi possible de doubler la longévité des cartouches de filtration en comparaison avec le système de filtration P 61 et de satisfaire aux standards de qualité plus stricts.
Filtre à particules
Un filtre à particules intégré est proposé en option pour les systèmes de filtration P61 et P81. Cette solution permet de satisfaire aux exigences industrielles en matière de sécurité et d'élimination des particules, conformément à la norme ISO 8573 classe 2.
Surveillance de filtration B-SECURUS
Le système B-SECURUS surveille la saturation de la ou des cartouches de filtre en mesurant l’humidité dans le tamis moléculaire. En savoir plus
Sécheur frigorifique B-KOOL III
La durée normale d’utilisation (capacité) d’une cartouche de filtre peut être considérablement prolongée grâce à un refroidissement supplémentaire de l’air comprimé avec le sécheur frigorifique B-KOOL III. En savoir plus

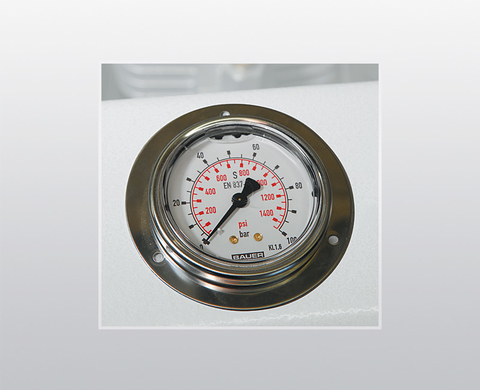

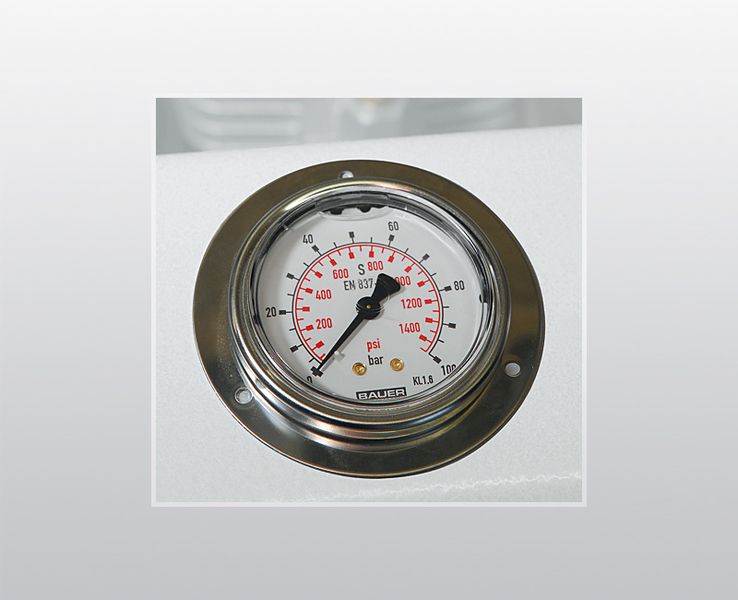

Manomètres intermédiaires
Manomètres analogiques montés à un endroit approprié dans le groupe compresseur. Ils facilitent le contrôle, le diagnostic et la maintenance du groupe.

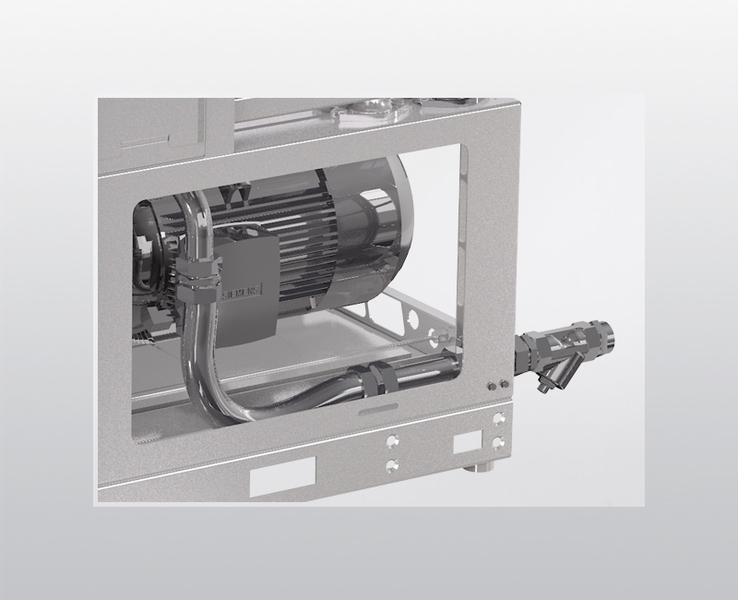

Dispositif d’aspiration
Le dispositif d’aspiration est nécessaire pour fournir au compresseur l’air ou le gaz avec la pression d’aspiration appropriée. En savoir plus

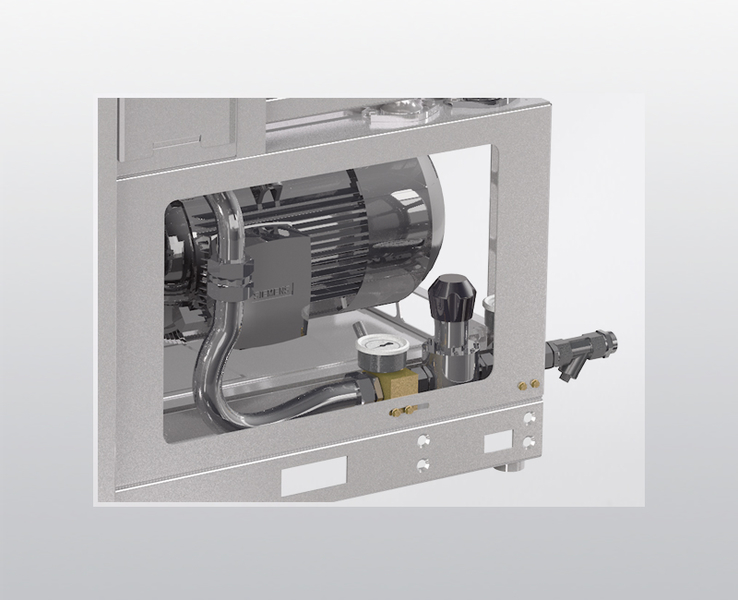

Réduction de la pression d’aspiration
La réduction de la pression d’aspiration assure que le compresseur aspire les gaz à la bonne pression. Des réductions de pression d’aspiration adéquates sont utilisées en fonction de la pression de gaz présente et de la pression d’aspiration nécessaire. Des soupapes de sûreté intégrées et la surveillance de la pression protègent efficacement le compresseur.
Séparateur 1. Étage
Le montage d’un séparateur après le premier étage du compresseur est recommandé dans les zones à forte humidité ambiante comme les régions tropicales, et pour la compression des gaz humides. En savoir plus

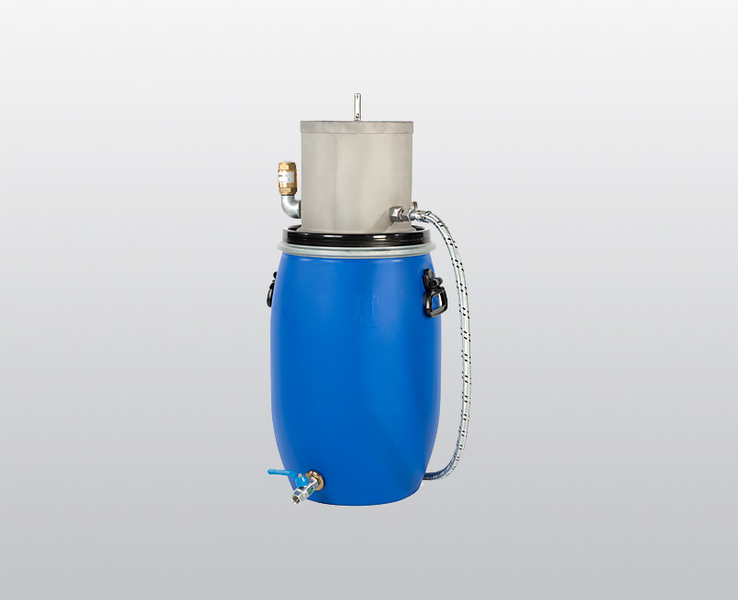

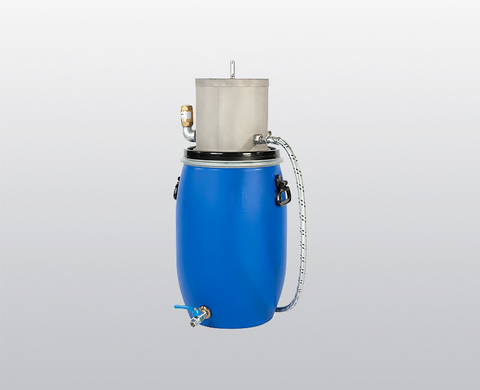

Réservoir collecteur des condensats de 60 litres
Le volumineux collecteur des condensats de 60 l sert à la collecte centralisée des condensats qui s’accumulent dans le compresseur au cours de la compression. En savoir pluse
Châssis
Le compresseur et jusqu’à 2 bouteilles de stockage d’un volume géométrique de 50 ou 80 litres chacune sont montés sur le châssis agrandi pour former un système clé en main.
Conduit d’aération
Deux modèles de conduit d’aération sont disponibles pour l’installation de compresseurs dans des containers ou des locaux d’exploitation. En savoir plus
Fourniture de la version de base
Comme groupe compresseur complet, prêt à l’emploi. En savoir plus
| Désignation de type | Débit effectif ¹ | Pression de service max. ² | Nombre d'étages | Vitesse env. | Puissance moteur | Puissance absorbée ¹ | Poids net env. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bars | psig | tr/min | kW | kW | kg | lbs | ||
90 – 365 bars | |||||||||||
| I 100-3-MV | 85 | 5,1 | 3 | 365 | 5300 | 3 | 900 | 3 | 2,2 | 316 | 697 |
| I 100-4-MV | 125 | 7,5 | 4,4 | 365 | 5300 | 3 | 1270 | 4 | 3,3 | 324 | 714 |
| I 120-4-MV | 170 | 10,2 | 6 | 365 | 5300 | 3 | 1200 | 4 | 3,9 | 324 | 714 |
| I 120-5.5-MV | 215 | 13 | 7,6 | 365 | 5300 | 3 | 1470 | 5,5 | 4,7 | 333 | 734 |
| I 12.14-7.5-MV | 300 | 18 | 10,6 | 365 | 5300 | 4 | 1470 | 7,5 | 6,5 | 350 | 772 |
350 – 420 bars | |||||||||||
| I100-3-MV ³ | 85 | 5,1 | 3 | 420 | 6100 | 3 | 900 | 3 | 2,5 | 316 | 697 |
| I120-5.5-MV ³ | 190 | 11,4 | 6,7 | 420 | 6100 | 3 | 1350 | 5,5 | 4,7 | 333 | 734 |
Compresseur haute pression VERTICUS, 310 – 610 l/min, 90 – 525 bar | |||||||||||
| Désignation de type | Débit effectif ¹ | Pression de service max. ² | Nombre d'étages | Vitesse env. | Puissance moteur | Puissance absorbée ¹ | Poids net env. | ||||
| l/min | m³/h | cfm | bars | psig | tr/min | kW | kW | kg | lbs | ||
90 – 365 bars | |||||||||||
| I 15.1-7.5-V | 340 | 20,4 | 12 | 365 | 5300 | 4 | 1050 | 7,5 | 6,9 | 384 | 847 |
| I 15.1-11-V | 420 | 25,2 | 15 | 365 | 5300 | 4 | 1320 | 11 | 9,6 | 402 | 886 |
| I 150-11-V | 500 | 30 | 18 | 365 | 5300 | 4 | 1230 | 11 | 10,2 | 402 | 886 |
| I 180-15-V | 610 | 36,6 | 21 | 365 | 5300 | 4 | 1320 | 15 | 12,0 | 416 | 917 |
350 – 420 bars | |||||||||||
| I 15.11-7.5-V | 310 | 18,6 | 11 | 420 | 6100 | 4 | 960 | 7,5 | 7,0 | 408 | 900 |
| I 15.11-11-V | 420 | 25,2 | 15 | 420 | 6100 | 4 | 1320 | 11 | 10,4 | 426 | 939 |
| I 18.1-15-V | 515 | 30,9 | 18,2 | 420 | 6100 | 5 | 1490 | 15 | 13,0 | 468 | 1032 |
420 – 525 bars | |||||||||||
| I 15.11-7.5-V | 310 | 18,6 | 11 | 525 | 7600 | 4 | 960 | 7,5 | 7,0 | 408 | 900 |
| I 15.11-11-V | 420 | 25,2 | 15 | 525 | 7600 | 4 | 1320 | 11 | 10,4 | 426 | 939 |
| I 18.1-15-V | 510 | 30,6 | 18 | 525 | 7600 | 5 | 1490 | 15 | 13,5 | 468 | 1032 |
¹ Débit selon ISO 1217, puissance absorbée à la pression finale maximale dans des conditions définies. Des conditions ambiantes différentes induisent des performances différentes. Valeurs applicables pour 50 Hz.
² Pression de service maximale = pression de réglage maximale de la soupape de sûreté. Pression d’arrêt plus faible.
³ Ne convient pas pour l’azote
